ロックウェル オートメーションICS Triplex T8461はTMR 24V DC/48V DCの出力モジュールを- 40チャネル信頼した
T8461
,T8461デジタル出力 モジュール
,アレン ブラッドリーT8461
製品:ROCKWELL AUTOMATION ICS Triplex T8461 信頼されるTMR 24V DC/48V DC出力モジュール - 40チャンネル
製品概要:
トラストド® トリプルモジュラーリデンドラント (TMR) 24 Vdc / 48 Vdc デジタル出力モジュール
模块全体に3重の診断検査が行われます.
投票された出力チャネルの各部分の電流と電圧の測定.
固定および固定された障害のために実行されます. 障害耐性はTMRによって達成されます.
40の出力チャネルのそれぞれに モジュール内のアーキテクチャ
フィールド装置の自動線監視が提供されています.この機能により,モジュールは検出することができます.
フィールド配線や負荷装置の開き回路やショート回路の障害
モジュールは,1msの解像度でオンボードのシーケンス・オブ・イベント (SOE) 報告を提供します.
出力状態の変更はSOEエントリをトリガーします.出力状態は自動的に
モジュールの電圧と電流の測定
このモジュールは,危険領域への直接接続のために承認されていません.
内在的な安全障壁装置と組み合わせた場合
| 製品詳細 | |
| 製造/ブランド | ロックウェル・オートメーション ICS トリプレックス |
| モデル/タイプ | T8461 |
| 注文情報/部品番号 | T8461 |
| 記述 | 信頼されるTMR 24V DC/48V DC出力モジュール - 40チャンネル |
| HSコード | 85044030 |
| 原産地 | アメリカ合衆国 |
| サイズ | 25*25*10cm |
| 体重 | 1.2kg |
データシート:T8461.pdf
特徴:
モジュールあたり40のTMR出力チャンネル
• 総合的な自動診断と自己検査
• オープン・サーキットとショート・サーキット・フィールド・ワイヤリングを検出する各チャネルによる自動線路モニタリング
負荷の欠陥も
• 2500Vのインパルス抵抗光/電磁隔離障壁
• 自動超電流保護 (チャンネルごとに),外部ファイューズは必要ありません.
• 機内イベントシーケンス (SOE) 報告 1 ms 解像度
• モジュールは専用のCompanion (隣接) スロットまたはSmartSlotを使用してオンラインでホット交換することができます
(複数のモジュールのための1つのスペアスロット)
• フロントパネルの出力状態 各チャネルのLEDは出力を示します.
状態とフィールドの配線障害
• フロントパネル モジュールの状態のLEDはモジュールの状態と動作モードを表示します (Active,
待機,教育された)
• TϋV 認証 IEC 61508 SIL 3.
•出力は8つの孤立したグループで供給されます.そのようなグループはそれぞれパワーグループ (PG) です.

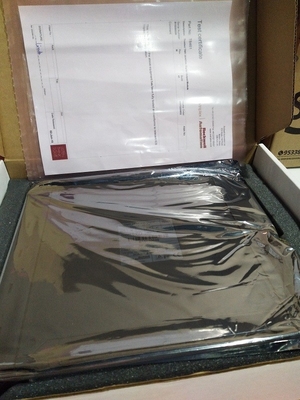

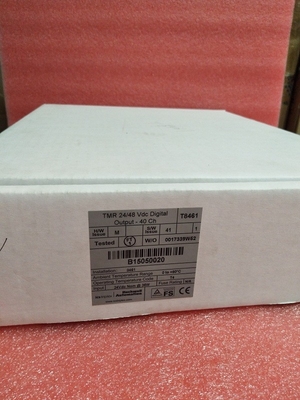

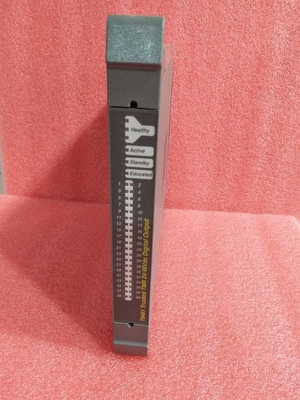

写真:
