T8448
,T8448地帯のインタフェース・モジュール
,ICS T8448
ICS T8448はTMR 24Vdcの地帯のインタフェース・モジュール40チャネルを信頼した
ICSTT-RM278P-EN-P (PD-T8448)
プロダクト概観:
Trusted® TMRの地帯のインタフェース・モジュールは火およびガスのの使用に構成可能インターフェイスをとりわけ提供するように保護システム設計されていた。モジュールは40火におよび油田装置入力かアクチュエーターまでインターフェイスする。40の入力/出力チャネルのそれぞれはアナログ入力、デジタル入力またはデジタル出力として1つ以上火およびガスの地帯を保護するのに必要とされるインターフェイスすべてを提供するためにそれぞれ形成することができる。分野装置へのインターフェイスは信号のタイプのそれぞれに調節する分野のループを提供する、あり外的なハードウェアのための必要性なしでタイプ探知器の掛け金を降ろすための再調節された信号の関係を可能にする多目的な分野の終了アセンブリ タイプ8842を通って。モジュールは8つのチャネルが付いている5つの力のグループそれぞれに分かれている。力のグループは各火/ガスの地帯にチャネルの構成可能数を提供するために一緒に結合することができる。これらの機能すべては論理の解答者として機能する信頼されたTMRシステムにデータを提供する。このモジュールは危険な区域へのダイレクト接続のために承認されないし、本質的安全の障壁装置と共に使用されるべきである。
3つ作成された診断試験は投票された入力または出力チャネルの各部分の流れそして電圧のための測定を含むモジュール中、行われる。テストはまた付けられ、失敗を離れて付けられるのために行われる。すべての入力はアナログとして扱われ、十分にテストされる。フォールト・トレランスは40のチャネルのそれぞれのためのモジュール内の三重モジュラー余分な(TMR)建築によって達成される
特徴:
•モジュールごとの40の三重モジュラー余分で選択可能な入出力ポイント。•4-20のmAのガス探知器、火および熱探知器、壊れ目のガラス単位等に入力インターフェイス。
•プログラム可能な分野装置は信号(5つまでの個々の調整)を再調節した。
•8842による2つか3つのワイヤー分野装置。
•モジュールに外的な8842による入出力のヒューズの保護。
•ダンパー、Extinguishant解放、火にインターフェイスするべき高い発電のデジタル出力は等をポンプでくむ。
•適用範囲が広く、有効な分野構成を許可する5つの隔離された力のグループ
•広範囲の自動診断および自己テスト。
•分野の配線および負荷の欠陥を検出するポイントごとの自動ライン監視。
•2500ボルトの衝動opto/ガルバニック分離の障壁に抗するため。
•自動過電流保護(チャネルごとに)、必要な外的なヒューズ無し。
•1つの氏の決断の(SOE)報告機内出来事の順序。
•モジュールは熱心な友達の(隣接した)スロットまたはSmartSlot (多くのモジュールのための1つの予備スロット)構成を使用してオンラインで熱取り替えることができる。
•各チャネルのためのフロント・パネルの出力状態の発光ダイオード(LEDs)は状態および分野の配線の欠陥を示す。
•フロント・パネル モジュールの状態LEDsはモジュールの健康およびオペレーショナル モード(活動的、スタンバイ、教育がある)を示す。
•TϋVはIEC 61508 SIL 3.を証明した。

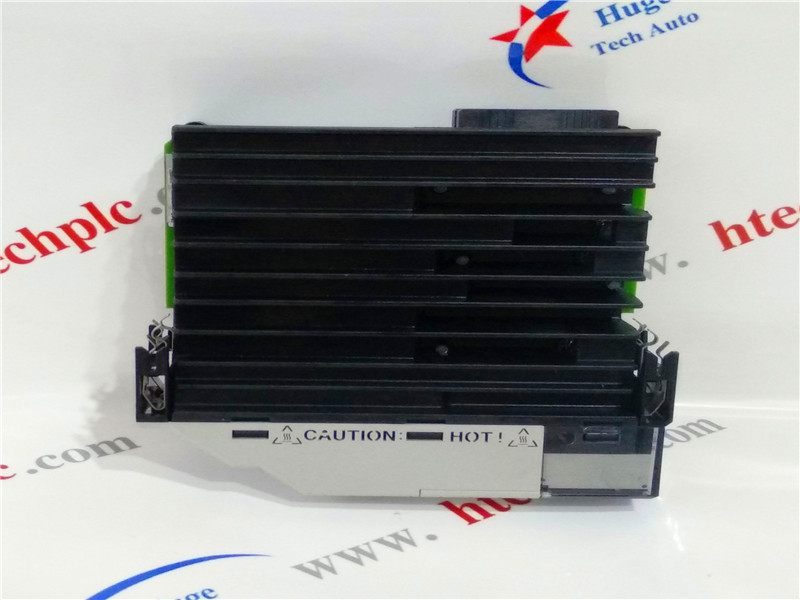

映像:
プロダクト状態:
このイメージは参照プロダクト様式だけ、特定の製造年月日のためであり、プロダクト版は、実際のプロダクト配達を示す!
