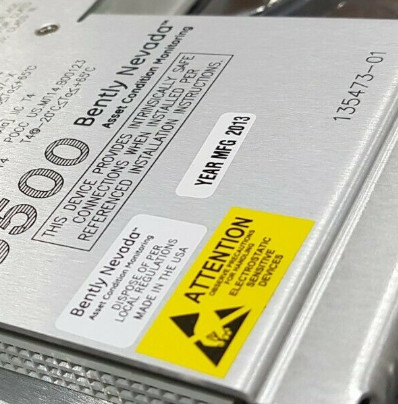

製品:ベントリー ネバダ 3500/25-01-03-00 135473-01 内部の終了付きの内部バリア I/O

記述
3500/25強化キーファザーモジュールは,半高の2チャネルモジュールで,3500ラック内のモニターモジュールにキーファザー信号を提供するために使用されます. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer3500 マシン 保護 システムは,通常の設定では最大4つのキーファザー信号と,ペア設定では最大8つのキーファザー信号を受け入れることができます.

キーファザー信号は,回転軸またはギアから回転ごとに1回または複数回発生するパルスで,正確なタイミング測定をするために使用されます.これは3500モニターモジュールと外部診断機器を容認し,1X振動幅と相などの軸回転速度とベクトルパラメータを測定.
強化キーファザーモジュールは 3500のシステムモジュールの改良です前のデザインよりも拡張されたKeyphasor信号処理機能を提供し,形式の完全下向き互換性を維持している.既存のキーファザーモジュールと組み合わさって機能し,古いシステムで使用できます.キーファザーモジュールPWA 125792-01は,完全に更新された 149369-01モジュールに置き換えられます.

トリプルモジュールリデュンドント (TMR) アプリケーションではシステムキーファザー入力が必要な場合,3500システムは2つのキーファザーモジュールを使用する必要があります.この構成では,モジュールは,ラック内の他のモジュールに主要なおよび二次キーファザー信号の両方を提供するために並行して動作します. 4つ以上のキーファザー入力を持つシステムは,主要なキーファザー入力信号が4つ以上でない限り,ペア設定を使用することができる.配列配置では,上/下,または両方の半スロット位置で2つの連続した監視位置が必要です.4つのキーファザーモジュールは,4つのプライマリと4つのバックアップ入力チャネルを受け入れ,4つの出力チャネル (モジュールごとに1つ) を提供します.2つのペアと1つの非ペア (合計3つのKeyphasorモジュール) の構成も可能です.このような構成では,ユーザーは1つの非ペアキーファソーを設定することができます (2つの2チャネルまたは1つの1チャネルと1つの2チャネルオプションを注文)

隔離されたキーファザー I/O モジュールは,キーファザー信号が複数のデバイスと並行して結合し,制御システムなどの他のシステムから隔離する必要があるアプリケーションのために設計されています. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

このI/Oモジュールの目的は,相ではなく軸速を測定することでした.モジュールは相測定を提供できます.しかし,このI/Oは,非孤立I/Oバージョンよりも少し高い相位シフトを導入します図"は,分離型I/Oモジュールが異なるマシン速度で追加する相位シフトの量を示しています.

改良された製品機能には,ターンごとに複数のイベント入力から1回イベント信号の生成,フィールドアップグレード可能なファームウェア,および資産管理データレポートが含まれます.
