PLC曲がネバダは3500を20の棚のインタフェース・モジュール125744-02+125768-01分けます


製品:ベントリー ネバダ 3500/20 スタックインターフェースモジュール
125744-02+125768-01

ラックインターフェースモジュール (RIM) は3500ラックの主なインターフェースである.ラックを構成し,機械情報を取得するために使用される独自プロトコルをサポートする.RIM は,ラック (電源付近) のスロット1に配置しなければならない..
RIM は,Bently Nevada の対応する TDXnet,TDIX,DDIX などの外部通信プロセッサをサポートしている.RIM は,ラック全体に共通する特定の機能を提供している一方で,RIM は,RIM の他の機能もサポートしている.RIMは重要なモニタリング経路の一部ではなく,適切なモニタリングには影響しません.全体の監視システムの正常な動作.ラックごとに1つのRIMが必要です.
トリプルモジュラー冗長 (TMR) アプリケーションでは, 3500 システムには RIM の TMR バージョンが必要です.すべての標準 RIM 機能に加えて,TMR RIMは"モニターチャンネル比較"も実行します." 3500 TMR 設定は,モニターオプションで指定された設定を使用してモニター投票を実装します. この方法を使用して,TMR RIMは,継続的に3つ (3) の冗長モニターからの出力を比較します.TMR RIM が,そのモニター"つからの情報が,他の2つのモニターからの情報の設定されたパーセント内にないことを検出した場合,モニターのエラーが表示され,システムイベントリストにイベントを表示します..

パーツ
125744-02
標準ラックインターフェースモジュール
125744-01
TMRラックインターフェースモジュール
135031-01
RIM I/O モジュールとモデム
インターフェース
125768-01
RS232/RS422を搭載したRIM I/Oモジュール
インターフェース
125760-01
データ管理者 I/O モジュール
04425545
接地する手首帯 (一度使用)
00801286
リアルタイムクロックIC
128755-01
固件IC (PWA 125744-01 Rev P 以降,または PWA 125744-02 Rev N 以降)
00580441
コネクタヘッダー,内部終了,3ポジション,緑色
00580436
コネクタヘッダー,内部終了, 6 ポジション,緑色
129768-01
RIM 操作・保守説明書

熱売り 製品:
3500/20-01-01-00
3500/20-01-02-00
3500/20-02-02-00
3500/15
3500/20
3500/22M
3500/25
3500/32
3500/33
3500/40M
3500/42M
3500/45
3500/15 125840-01 /125840-02
3500/20 125768-01
3500/22M 146031-01
3500/25 125800-01/135473-01
3500/32 125720-01
3500/33 149992-01
3500/40M 125680-01/135489-04 について
3500/42M 128229-01
3500/50M 133442-01/136703-01
3500/53 133396-01/125736-01
3500/60 133819-01
3500/64
3500/92 125736-01/136188-02 について
3500/93 133323-01

供給する:
ベントリーEPRO すべての製品シリーズ パーツ PROXIMITOR PROBE
PLC: AB,ABB,GE,シュナイダー
DCS:ABB,シメンスムーア,フォックスボロ,ウェスティングハウス,ヨコガワ
ESD: トリコネックス,HIMA,BENTLY,ICS
興奮カード: ABB,GE

データシート ダウンロードリンク:

3500-20.pdf

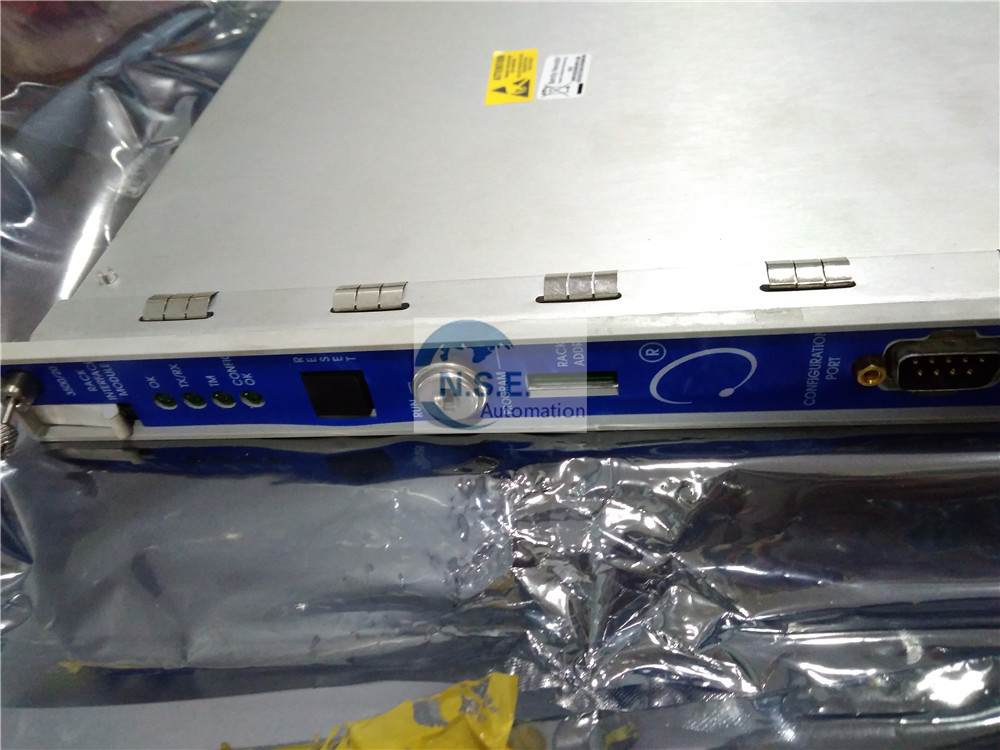

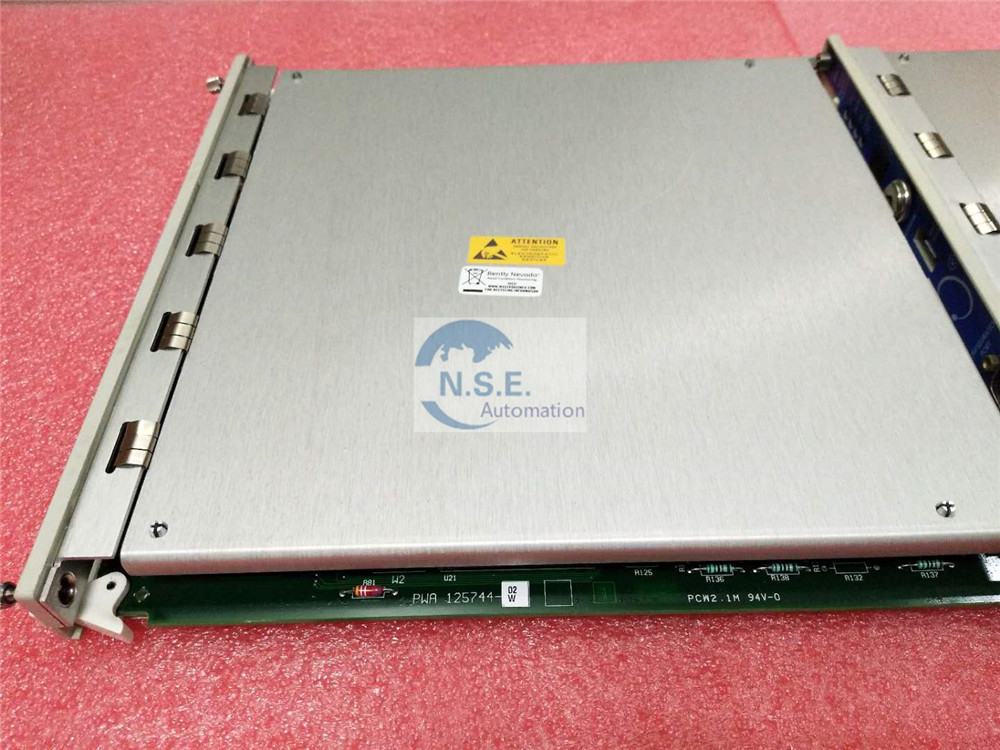

写真:
