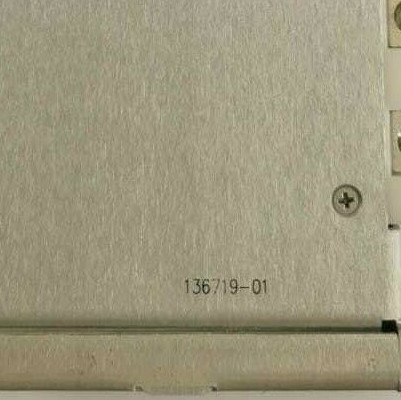

製品:ベントリー ネバダ 3500/04 136719-01 接地 I/O モジュール

記述
3500 内部バリアは,機械保護システム3500に直接接続されたトランスデューサーシステムに対する爆発防護を提供する本質的に安全なインターフェースです.

内部バリアは 3500 システムと完全に互換性があり,危険地帯内のあらゆる種類のトランスデューサーシステムを設置するための便利で費用対効果の高いソリューションを提供します.

外部障壁とは異なり, 3500 内部障壁は 3500 システムの不可欠な部分であり,システムの性能を低下させません.

ベンティ・ネバダのトランスデューサーシステムは 危険地帯の設置に 完全な承認を受けています トランスデューサーシステムは 3500の内部障壁に 対応しています互換性のあるモニターとトランスデューサー 6 ページを参照.

各コンポーネントは,個別に,またはシステムの一部として,北米および国際基準の安全要件を満たしています.コンポーネント間の互換性を確認するには 個々の証明書を参照する必要はありません.

標準および内部バリアモニターは同じ3500ラック内に配置できます.既存のI/Oモジュールを内部バリアを含むモジュールに置き換えることで標準モニターをアップグレードできます.

設置ガイドライン
3500ラックの内部バリアは,特殊なモニターI/Oモジュールに組み込まれています.これらのバリアは,3500システムに接続されているトランスデューサーシステムに爆発保護を提供します.固有の安全 (IS) 接地モジュールは,3500システムバックプレンの経由でIS接地を提供します..

IS Earth モジュールは,専用 I/O モジュールの位置を必要とし,他の 3500 システム モジュールのこのモニター位置の使用を排除する.これは標準的な 19 インチラックを 13 モニター位置に制限する.さらに内部壁が3500ラックに設置されている場合,いくつかの設置オプションが利用できません.

新しい 棚 の 設置
同じラックには,危険な領域と安全な領域のフィールド配線の分離を損なうことなく,内部バリアと標準型I/Oモジュールの両方が収められる.

内部障害を持つI/Oモジュールには,外部終了オプションが利用できません.
危険区域の承認は,多核電池内で本質的に安全な配線を使用することを許可しない.
キャベルの組み立て

Monitors that contain Triple Modular Redundant (TMR) rack options cannot use internal barrier I/O modules since connecting a transducer to multiple I/O module inputs will compromise the integrity of the IS system.

内部バリアモジュールを含むラックには 3500/04-01 IS Earthing Module が搭載され,バリアモジュール IS のアース接続が提供されなければならない.
