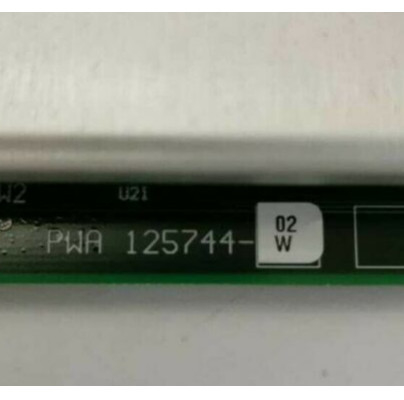

ベントリー ネバダ 3500/20-01-01-00 125744-02 標準ラックインターフェースモジュール


製品:ベントリー ネバダ 3500/20-01-01-00 125744-02 標準ラックインターフェースモジュール

記述
ラックインターフェースモジュール (RIM) は3500ラックの主なインターフェースである.ラックを構成し,機械情報を取得するために使用される独自プロトコルをサポートする.RIM はラック (電源付近) のスロット 1 に位置しなければならない..

RIM は,Bently Nevada の対応する TDXnet,TDIX,DDIX などの外部通信プロセッサをサポートしている.RIMは重要なモニタリング経路の一部ではなく,適切なモニタリングには影響しません.全体の監視システムの正常な動作.ラックごとに1つのRIMが必要です.

トリプルモジュラー冗長 (TMR) アプリケーションでは,RIMのTMR バージョンが必要です.TMR RIMは"モニターチャンネル比較"も行います." 3500TMRの設定は,モニターオプションで指定された設定を使用してモニター投票を実装します.

この方法を用いてTMR RIMは,3つ (3) の冗長モニターからの出力を継続的に比較する.この2つのモニターからの情報は,他の2つのモニターからの情報の設定されたパーセント内でもはやないことを検出します.システムイベントリストに イベントを表示します.

注文情報
3500/20-AXX-BXX-CXX
A:ラックインターフェイスタイプ
0 1 標準RIM (標準モニタリング用)
0 2 TMR RIM (トリプルモジュールリデンドント構成を必要とするアプリケーションのみに使用する)

B: I/O モジュールのタイプ
0 1 組み込みモデム付き I/O モジュール
0 2 RS232/RS422 インターフェースのI/O モジュール

C: 機関による承認オプション
0 0 ない

0 1 CSA/NRTL/C

パーツ
125744-02
標準ラックインターフェースモジュール
125744-01
TMRラックインターフェースモジュール
135031-01
RIM I/O モジュールとモデムインターフェース
125768-01
RS232/RS422インターフェースのRIM I/Oモジュール
125760-01
データ管理者 I/O モジュール

パーツ
125744-02
標準ラックインターフェースモジュール
125744-01
TMRラックインターフェースモジュール
135031-01
RIM I/O モジュールとモデム
インターフェース
125768-01
RS232/RS422を搭載したRIM I/Oモジュール
インターフェース
125760-01
データ管理者 I/O モジュール
04425545
接地する手首帯 (一度使用)
00801286
リアルタイムクロックIC
128755-01
固件IC (PWA 125744-01 Rev P 以降,または PWA 125744-02 Rev N 以降)
00580441
コネクタヘッダー,内部終了,3ポジション,緑色
00580436
コネクタヘッダー,内部終了, 6 ポジション,緑色
129768-01
RIM 操作・保守説明書
