ベントリー ネバダ 3500/22M-01-01-00 288055-01 臨時データインターフェース

製品：Bently Nevada 3500/22M-01-01-00 288055-01 一時データ インターフェイス

説明

3500 過渡データ インターフェイス (TDI) は、3500 監視システムと GE の System 1® 機械管理ソフトウェア間のインターフェイスです。 TDI は、3500/20 ラック インターフェイス モジュールの機能と、TDXnet などの通信プロセッサのデータ収集機能を組み合わせたものです。

TDI は、M シリーズ モニター (3500/40M、3500/42M など) と連携して 3500 ラックの RIM スロットで動作し、定常状態および過渡波形データを継続的に収集し、このデータをイーサネット リンク経由でホスト ソフトウェアに渡します。 TDI では静的データ キャプチャが標準ですが、オプションの Channel Enabling Disk を使用すると、TDI で動的データや一時的なデータもキャプチャできるようになります。 TDI は、以前の通信プロセッサに比べていくつかの領域が改善されており、3500 ラック内に通信プロセッサ機能が組み込まれています。

TDI はラック全体に共通の特定の機能を提供しますが、重要な監視パスの一部ではなく、監視システム全体の適切な通常の動作には影響しません。各 3500 ラックには 1 つの TDI または RIM が必要で、常にスロット 1 (電源装置の隣) を占有します。

Triple Modular Redundant (TMR) アプリケーションの場合、3500 システムには TMR バージョンの TDI が必要です。すべての標準 TDI 機能に加えて、TMR TDI は「モニター チャネル比較」も実行します。 3500 TMR 構成は、モニター オプションで指定されたセットアップを使用してモニター投票を実行します。この方法を使用して、TMR TDI は 3 つの冗長モニターからの出力を継続的に比較します。これらのモニターの 1 つからの情報が他の 2 つのモニターの情報と（設定されたパーセント以内で）等しくないことを TDI が検出すると、TDI はそのモニターにエラーのフラグを立て、システム イベント リストにイベントを入れます。

スペア

138607-01 標準一時データ インターフェイス モジュール

138607-02 TMR 一時データ インターフェイス モジュール

146031-01 10Base-T/100Base-TX I/O モジュール

146031-02 100Base-FX (光ファイバー) I/O モジュール

147364-01 3500 バッファ付き信号出力モジュール

161580-01 3500/22M TDI 操作および保守マニュアル

164466-01 ネットワーク アクセサリ データシート 00580441 コネクタ ヘッダー、内部終端、3 極、緑

00580436 コネクタヘッダー、内部終端、6 ポジション、緑

売れ筋商品:

3500/92-02-01-00、136180-01 +133323-01

3500/25-01-01-00、149369-01 +125800-01

3500/53-03-03-00、133388-01+133396-01

3500/15-01-01-00、127610-01 +125840-02

3500/42M-01-00、176449-02 +128229-01

3500/20-01-02-00、125744-02 +125768-01

3500/32-01-00、125712-01 +125720-01

3500/50-01-00、133388-02+133442-01

3500/60-01-00、163179-01+133819-01

3500/40-01-00、176449-01+125680-01

3500/22-01-01-00、138607-01 +146031-01

3500/61-01-00、163179-02+136711-02

3500/33-01-00、149986-01+149992-01

データシートのダウンロード リンク:

3500-22M 過渡データ インターフェイス モジュール データシート...

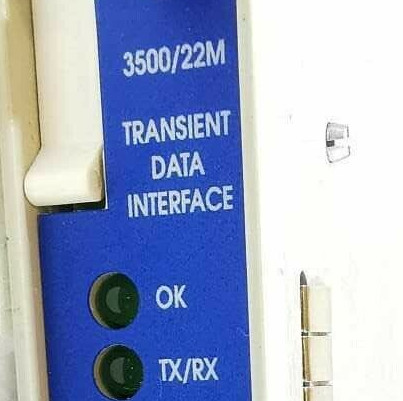

写真:
