製品:ベンティ ネバダ 3500/25-01-01-00 149369-01 強化キーファザーモジュール

記述
3500/25強化キーファザーモジュールは,半高の2チャネルモジュールで,3500ラック内のモニターモジュールにキーファザー信号を提供するために使用されます. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer3500 マシン 保護 システムは,通常の設定では最大4つのキーファザー信号と,ペア設定では最大8つのキーファザー信号を受け入れることができます.

注: キーファザー信号は,正確なタイミング測定をするために使用される回転軸またはギアから回転ごとに1回または複数回発生するパルスです.これは3500モニターモジュールと外部診断機器を容認し,1X振動幅と相などの軸回転速度とベクトルパラメータを測定.

強化キーファザーモジュールは 3500のシステムモジュールの改良です前のデザインよりも拡張されたKeyphasor信号処理機能を提供し,形式の完全下向き互換性を維持している.既存のキーファザーモジュールと組み合わさり,機能し,レガシーシステムで使用できます.

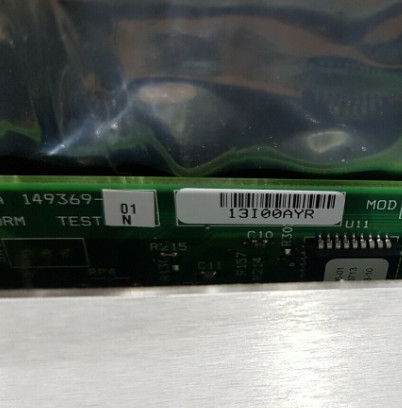

149369-01 モジュール

トリプルモジュールリデュラント (TMR) アプリケーションでシステムキーファザー入力が必要な場合,3500システムは2つのキーファザーモジュールを使用する必要があります.この構成では,モジュールは,ラック内の他のモジュールに主要なおよび二次キーファザー信号の両方を提供するために並行して動作4つ以上のキーファザー入力を持つシステムは,主要なキーファザー入力信号が4つ以上でない限り,ペア設定を使用することができる.配列配置では,上/下,または両方の半スロット位置で2つの連続した監視位置が必要です.4つのキーファザーモジュールは4つの
主要入力チャネルと4つのバックアップ入力チャネルを備えて,4つの出力チャネル (モジュールごとに1つ) を提供する. 2つのペアと1つの非ペア (合計3つのキーファザーモジュール) の構成も可能です.この配置で, ユーザは1つの非ペアキーファソーを設定できます (2つの2チャネルまたは1つの1チャネルと1つの2チャネルオプションを注文)

隔離されたキーファザー I/O モジュールは,キーファザー信号が複数のデバイスと並行して結合し,他のシステムから隔離する必要があるアプリケーションのために設計されています.制御システムなど. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided. このI/Oモジュールの意図は,相ではなく軸速を測定することであったことに注意してください. モジュールは相測定を提供することができます.しかし,このI/Oは,非孤立I/Oバージョンよりも少し高い相位シフトを導入します図"は,分離型I/Oモジュールが異なるマシン速度で追加する相位シフトの量を示しています.

改良された製品機能には,ターンごとに複数のイベント入力から1回イベント信号の生成,フィールドアップグレード可能なファームウェア,および資産管理データレポートが含まれます.

製品説明
強化されたキーファザーモジュール
3500/25-AXX-BXX-CXX

A: チャンネル数
0 1 半身長の2チャネルキーファザーカード (2チャネル注文)
0 2 半身長の2チャネルキーファザーカード (4チャネル注文)

B: I/O モジュールのタイプ
0 1 内部端末のI/Oモジュール
0 2 外部端末のI/Oモジュール
0 3 内部終了付きの内部バリア I/O
0 4 内部端末を持つ孤立したI/Oモジュール
0 5 外部端末を持つ孤立したI/Oモジュール

C: 機関による承認オプション
0 0 必要ない
0 1 CSA/NRTL/C (クラス1,ディヴィン2)
0 2 ATEX/CSA (クラス1 ゾーン2)

パーツ
149369-01 強化キーファザーモジュール
注:このモジュールは,キーファザーモジュール125792-01の直接プラグイン交換として注文することができます.
125800-01 キーファザー I/O モジュール (内部終了)
126648-01 キーファザー I/O モジュール (外部端末)
125800-02 隔離されたキーファザー I/O モジュール (内部端末)
126648-02 隔離されたキーファザー I/O モジュール (外部の端末)
135473-01 キーファザー I/O モジュール (内部障害物および内部終了)
