ICS トリプレックス T9100 プロセッサ モジュール

製品: ICS Triplex T9100 プロセッサモジュール

製品概要

プロセッサベースユニット

プロセッサベースユニットは、最大3つのプロセッサモジュールを保持します。

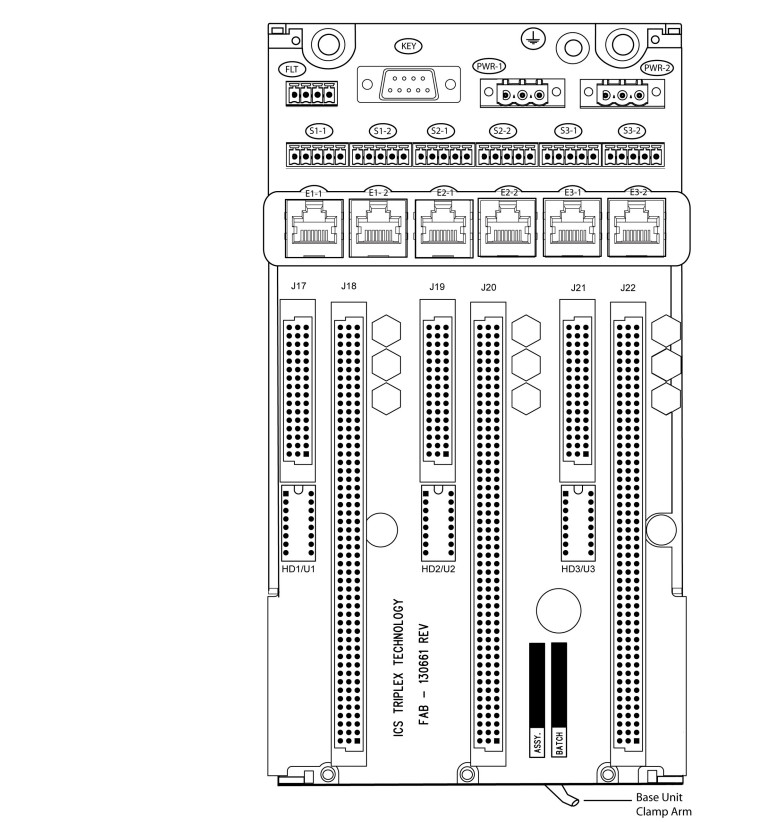

外部イーサネット、シリアルデータ、および電源接続 プロセッサベースユニットの外部接続は次のとおりです:

アーススタッド • イーサネットポート (E1-1～E3-2) • シリアルポート (S1-1～S3-2) • 冗長 +24 Vdc 電源供給 (PWR-1 および PWR-2) • プログラムイネーブルセキュリティキー (KEY) • FLT コネクタ (現在未使用)。

電源接続は、3つのモジュールすべてに冗長電源を供給し、各プロセッサモジュールにはそれぞれ2つのシリアルポートと2つのイーサネットポートコネクタがあります。KEY コネクタは、3つのプロセッサモジュールすべてをサポートし、プログラムイネーブルキーが挿入されていない限り、アプリケーションへのアクセスを防止するのに役立ちます。

シリアル通信ポート シリアルポート (S1-1 および S1-2; S2-1 および S2-2; S3-1 および S3-2) は、使用状況に応じて次の信号モードをサポートします。 • RS485fd: 送信と受信に異なるバスを備えた4線式全二重接続。この選択は、コントローラが MODBUS マスターとして機能し、MODBUS-over-serial 標準のセクション 3.3.3 で指定されているオプションの4線式定義を使用する場合にも使用する必要があります。 • RS485fdmux: 送信接続にトライステート出力を備えた4線式全二重接続。これは、コントローラが4線式バスで MODBUS スレーブとして機能する場合に使用する必要があります。 • RS485hdmux: マスター/スレーブまたはスレーブでの使用に適用可能な2線式半二重接続。これは、MODBUS-over-serial 標準に示されています。

プロセッサバックアップバッテリー T9110 プロセッサモジュールには、内部リアルタイムクロック (RTC) と揮発性メモリ (RAM) の一部に電力を供給するバックアップバッテリーがあります。バッテリーは、プロセッサモジュールがシステム電源から電力を供給されなくなった場合にのみ電力を供給します。バッテリーが電源完全喪失時に維持する特定の機能は次のとおりです。 • リアルタイムクロック - バッテリーは RTC チップ自体に電力を供給します。 • 保持変数 - 保持変数のデータは、アプリケーションスキャンの最後に RAM の一部に保存され、バッテリーによってバックアップされます。電源が復旧すると、保持データは保持変数として割り当てられた変数にロードされ、アプリケーションで使用されます。 • 診断ログ - プロセッサ診断ログは、バッテリーでバックアップされた RAM の一部に保存されます。バッテリーの設計寿命は、プロセッサモジュールが継続的に電力を供給されている場合は10年です。電源が供給されていないプロセッサモジュールの場合、設計寿命は最大6か月です。バッテリーの設計寿命は、一定の25℃および低湿度での動作に基づいています。高湿度、温度、および頻繁な電源サイクルは、バッテリーの動作寿命を短くします。

特徴:

• FTAあたり40の入力チャネル。
• 業界標準のフィールドデバイス接続 (2線式)。
• 標準 DIN レール互換性。
• 簡単な設置と接続。
• 24 Vdc 動作。
• 入力モジュールの ‘1対多’ ホット交換用の SmartSlot 接続。
• チャネルごとのヒューズ付きフィールド電源。
• フィールド電源の完全性を示すオンボード発光ダイオード (LED) 表示。

納品の詳細:

保証: 12か月。
リードタイム: 1～2営業日。
支払い方法: T/T および Western Union。
宅配便パートナー: DHL、UPS、TNT、FedEx および EMS。
技術仕様、マニュアル、データシート: リクエストに応じて利用可能。
