TSW101M1 VMD-TSW101-M1-H10-X007-Y02
商品の詳細
| モジュール番号 | TSW101M1 | 注文番号 | VMD-TSW101-M1-H10-X007-Y02 |
|---|---|---|---|
| 状態 | 在庫あり | 重さ | 1KG |
| リードタイム | 3～5営業日 | ブランド | 他の |
| 起源 | 中国 | 販売価格 | 1000ドル |
| ワレンティ | 1年 | ||
| ハイライト | 保証付きのMEGT VBMモジュール,TSW101M1 VMD モジュール,VBM TSW101M1産業モジュール |
||
製品の説明

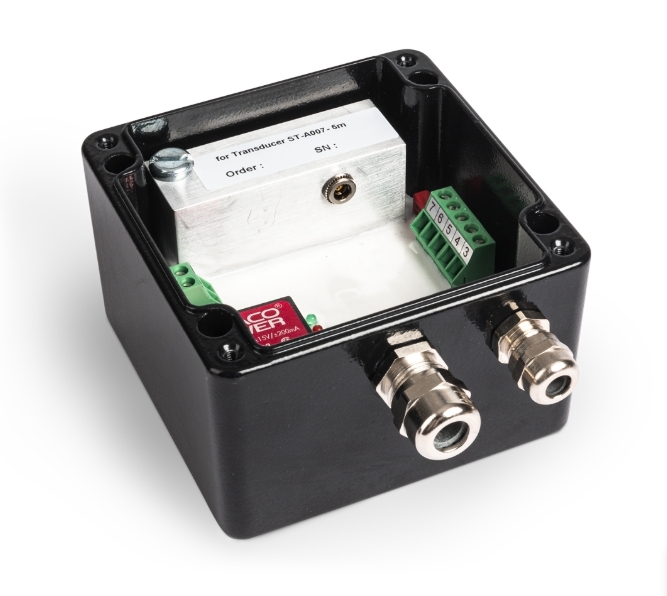

TSW101M1 VMD-TSW101-M1-H10-X007-Y02
製品概要
TSW 101 M1 は、TSW 101 M1 メインモジュール、WW007 渦電流プローブ、および 10 メートルのケーブルで構成される完全な監視ユニットを形成するシングルチャンネル振動トランスミッターです。
回転機械の相対シャフト振動を測定するために特別に設計されたこの製品は、渦電流技術を利用して回転シャフトの非接触相対振動 (Sppm) 測定を実行し、機器の状態監視および保護システムの重要なコンポーネントとして機能します。
発電、石油化学、冶金などの業界で広く使用されており、タービン、発電機、コンプレッサー、ポンプ、およびさまざまな種類の産業用回転機械の振動監視と保護に適しています。
主な特長
- 測定原理：渦電流（電磁渦電流）、非接触
- ダイナミック測定範囲: 125 μm pp、250 μm pp、500 μm pp (DIP スイッチで選択可能)
- 周波数応答範囲: 1 ～ 1000 Hz、バンドパス フィルター、20 dB/decade
- 電流出力: 4-20 mA (Sppm)、最大。負荷500Ω
- 電圧出力：静的ギャップ信号、4 mV/μm、重畳振動、負荷 ≥ 20 kΩ
- 障害表示出力: 2 mA 信号 + 赤色 LED インジケータ
- ゼロ調整範囲：±0.15mA（ポテンショメータZ）
- 感度調整：ポテンショメーターS
- 動作温度: -25°C ～ +85°C
- 電源: +24 V DC (18-30 V)、最大。 60 mA、電気絶縁
- 保護等級: IP 67
- ハウジング材質：アルミニウム合金（Al-Si12）
製品仕様
| ブランド名 | 他の |
| モデル | TSW101M1 |
| 注文情報 | VMD-TSW101-M1-H10-X007-Y02 |
| カタログ | 送信機 |
| 総重量/出荷重量 | 2.2ポンド/35.2オンス/1kg |
| 梱包サイズ | 16cm×16cm×12cm |
| 原産国 | 中国 |
| HSコード | 8537101190 |
| リードタイム | 在庫あり |
| 出荷港 | アモイ |
| 支払い | T/T |
| 販売価格 | 1000ドル |
| 保証 | 12ヶ月 |
| リードタイム | 3～5営業日 |
| 宅配業者パートナー | DHL、UPS、TNT、フェデックス、EMS |
注文情報
定期的なメンテナンス対策
- ステータス チェック: デバイスの緑色の「準備完了」LED インジケータを定期的に観察して、点灯したままであることを確認し、正常に動作していることを確認します。
- 接続チェック: すべてのケーブル コネクタと端子を定期的に検査して、それらが安全で、緩みや腐食の兆候がないことを確認します。
- クリーニング: 特に湿気の多い環境では、デバイスのハウジングを清潔に保ち、ほこりや油の蓄積を防ぎます。
- 環境チェック: 動作温度と湿度が指定範囲 (-25 ～ +85 °C) 内にあることを確認します。
- プローブのチェック: 渦電流センサーのプローブの表面を定期的に検査して、清潔で金属片やその他の堆積物がないことを確認してください。
ケーススタディ
TSW 101 M1 は、大型遠心圧縮機または蒸気タービン ユニットのシャフト監視に広く使用されています。これはベアリング ハウジングの近くに取り付けられ、接続された渦電流センサー プローブは回転シャフトの表面に面するように配置されます。
トランスミッターはシャフトの振動振幅をリアルタイムで 4 ～ 20 mA 信号に変換し、中央制御室 (DCS/PLC) または専用の機械保護システムに送信します。
振動レベルが事前に設定されたアラームまたはトリップしきい値を超えると、システムはただちにアラームを発するかシャットダウンを開始し、ローターの不均衡、位置ずれ、ベアリングの摩耗などの問題によって引き起こされる重大な機器の故障を効果的に防止します。
よくある質問
測定対象のシャフトの材質がセンサーの校正中に使用された材質と異なる場合はどうなりますか?
センサーの感度は、デバイスの「S」ポテンショメータを使用して再調整して、測定精度を確保できます。
機械のダウンタイム中の4mA出力のわずかな偏差を調整できますか?
はい。 4mA のゼロ点は、デバイスの「Z」ポテンショメータを使用して微調整でき、補償範囲は約 ±0.15mA です。
4 ～ 20 mA 出力が 2 mA であるにもかかわらず、デバイスの赤色 LED が点灯する理由は何ですか?
これはデバイスの障害を示します。考えられる原因は次のとおりです。 1. ターゲットとプローブ間の距離が静的測定範囲を超えています。 2. 渦電流センサーまたはその接続ケーブルに断線または短絡があります。
保証期間は何ですか?
標準の工業保証: 12 か月。適切に設置し、過負荷をかけない場合、製品の耐用年数は 5 ～ 10 年です。
