VMD TSW201-007-05
商品の詳細
| モジュール番号 | VMD | 注文番号 | TSW201-007-05 |
|---|---|---|---|
| 状態 | 在庫あり | 重さ | 1KG |
| リードタイム | 3～5営業日 | ブランド | 他の |
| 起源 | 中国 | 販売価格 | 1500ドル |
| ワレンティ | 1年 |
製品の説明

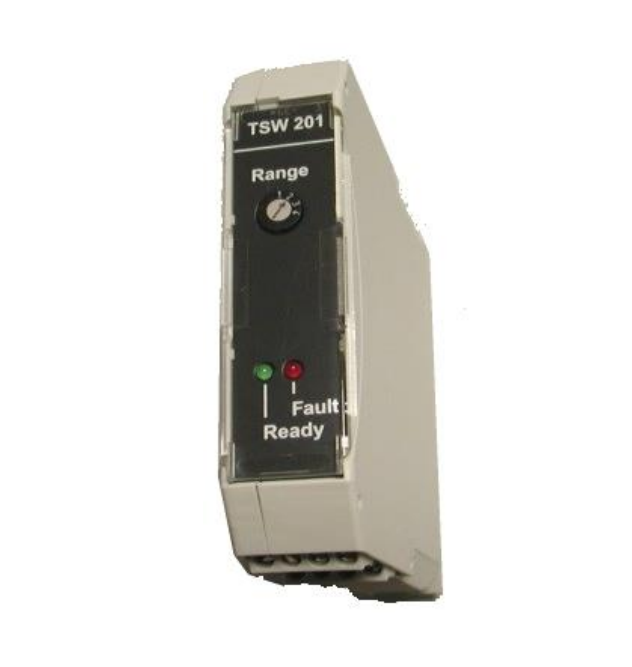

VMD TSW201-007-05 振動発信器
製品概要
VMD TSW201-007-05 は、渦電流変位センサーを使用して回転機械のシャフト振動 (Sppm) を測定するように設計された産業グレードのシングルチャンネル振動トランスミッターです。ピークツーピークの振動値を出力し、DIN ISO 10817-1 規格に準拠し、API 610 規格と部分的に同等です。
主な特長
- 測定範囲：50/125/250/500μm pp（フロントパネルで選択可能）
- 周波数範囲: 1 ～ 250 Hz (工場出荷時の設定)
- 感度精度：±5％
- 直線性偏差: ±2% FSR
- 温度誤差: 8% RD + 4% FSR
- 周囲温度：0～+85℃
- 供給電圧: +24 VDC (18-30 VDC)、最大。 100 mA、電気絶縁
- ハウジング材質: ポリアミド、グレー
- 保護等級: IP40
- 取付方法：DINレール取付（EN 60715:2001-09 タイプ35×7.5mm）
診断および安全機能
このユニットは、センサーやケーブル配線の断線または短絡障害、および測定対象が静的測定範囲を超えているかどうかをリアルタイムで監視する包括的な内部自己診断機能を備えています。障害状態は、前面パネルの赤色 LED と 2 mA アナログ障害信号によって示されます。
技術仕様
| ブランド名 | 他の |
| モデル | VMD TSW201-007-05 |
| 注文情報 | TSW201-007-05 |
| カタログ | 送信機 |
| 総重量 | 2.2ポンド/35.2オンス/1kg |
| 梱包サイズ | 16cm×16cm×12cm |
| 原産国 | 中国 |
| HSコード | 8537101190 |
| リードタイム | 在庫あり |
| 出荷港 | アモイ |
| 支払い | T/T |
| 販売価格 | 1500ドル |
| 保証 | 12ヶ月 |
| 宅配パートナー | DHL、UPS、TNT、フェデックス、EMS |
注文構成
VMD--TSW201--X1--X2:
| コード位置 | 意味 | 利用可能な値 |
|---|---|---|
| X1 | 対応渦電流センサー型式 | 007(WW007)、009(WW009) |
| X2 | システム全長 | 05（5メートル）、10（10メートル） |
定期的なメンテナンス
- 目視検査: トランスミッターのハウジングに損傷、汚れ、腐食がないか定期的に検査してください。
- インジケータ ライトのチェック: 緑色の「準備完了」LED が継続的に点灯し、赤色の「障害」LED が消灯していることを確認します。
- 配線チェック: すべての配線端子がしっかりと固定されており、ケーブルに磨耗や損傷の兆候がないことを確認します。
- センサーギャップチェック：渦電流センサーと被測定軸との間の静的ギャップが有効測定範囲内にあることを確認します。
応用例
火力発電所の蒸気タービンユニットでは、ブレードやベアリングの故障を防ぐために、運転中のシャフトの振動を継続的に監視する必要があります。 VMD TSW201-007-05 トランスミッターと WW007 渦電流センサーを組み合わせて使用します。センサーはベアリング近くのシャフトジャーナルに取り付けられ、ピークツーピークのシャフト振動を非接触で測定します。送信機は 4 ～ 20 mA 信号を DCS に出力し、ユニットの振動状態をリアルタイムで監視および警報することができます。
よくある質問
TSW201の測定周波数範囲はどのくらいですか?
工場出荷時の設定は 1 ～ 250 Hz で、オプションで 5 Hz ～ 1.5 kHz の範囲が利用可能です。特定の周波数範囲は、顧客の要件に基づいて工場で設定されます。
障害はどのように示されますか?
障害が発生すると、フロントパネルの赤色 LED が点灯し、アナログ電流出力が 2 mA 信号に切り替わります。
電源要件は何ですか?
公称 +24 V DC (許容範囲: 18 ～ 30 V DC)、最大消費電流 100 mA、ガルバニック絶縁付き。
保証期間は何ですか?
標準的な産業保証: 12 か月。適切に設置し、過負荷をかけない場合、製品の耐用年数は 5 ～ 10 年です。
