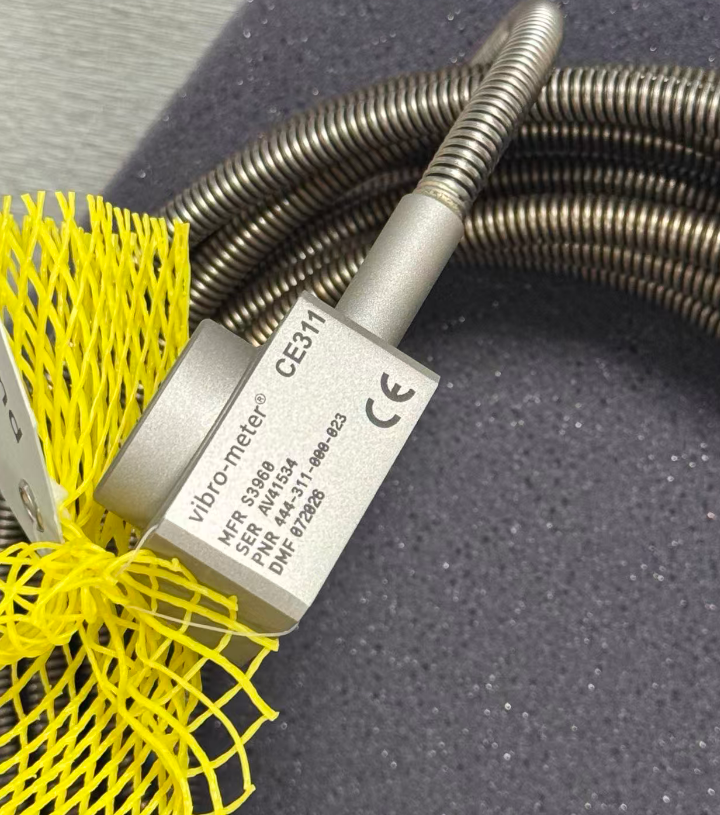

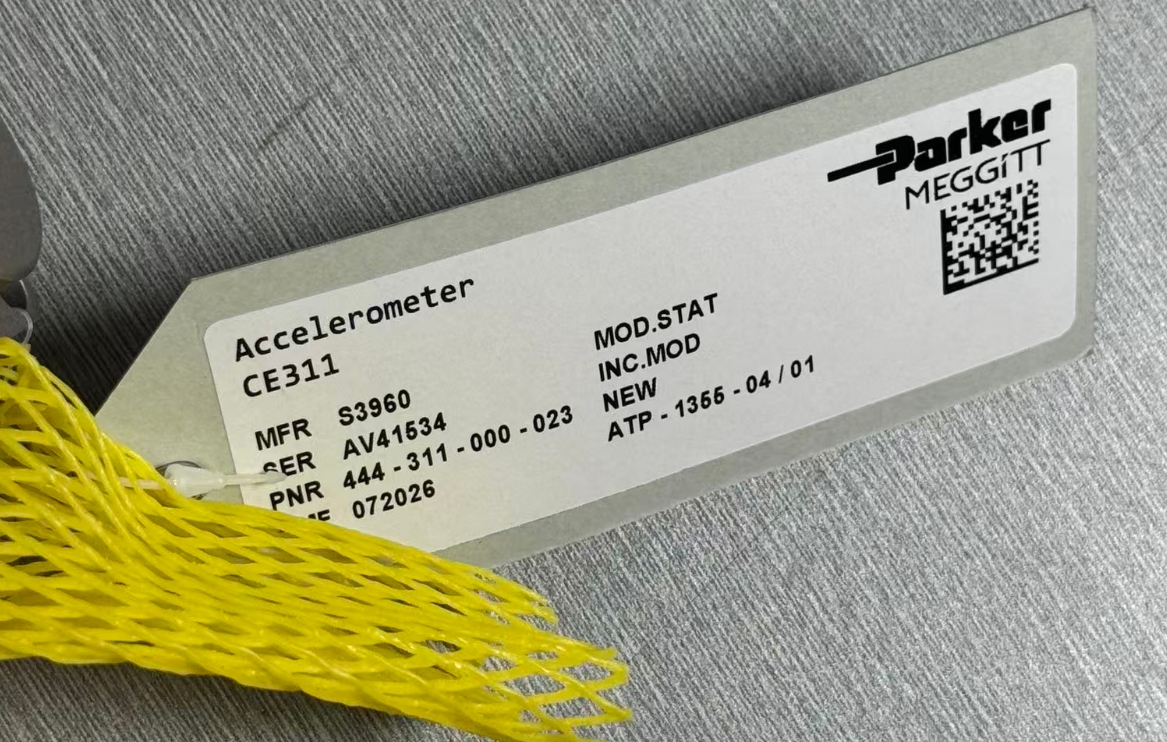

CE311 44​​4-311-000-023

CE311 444-311-000-023は、6メートルの統合ケーブルを備えた標準バージョンの圧電加速度計です。過酷な産業環境における機械的振動の監視と保護のために特別に設計されています。内蔵の電荷-電流変換エレクトロニクスを備え、電流変調信号を出力するため、外部電荷増幅器なしで長距離信号伝送が可能です。

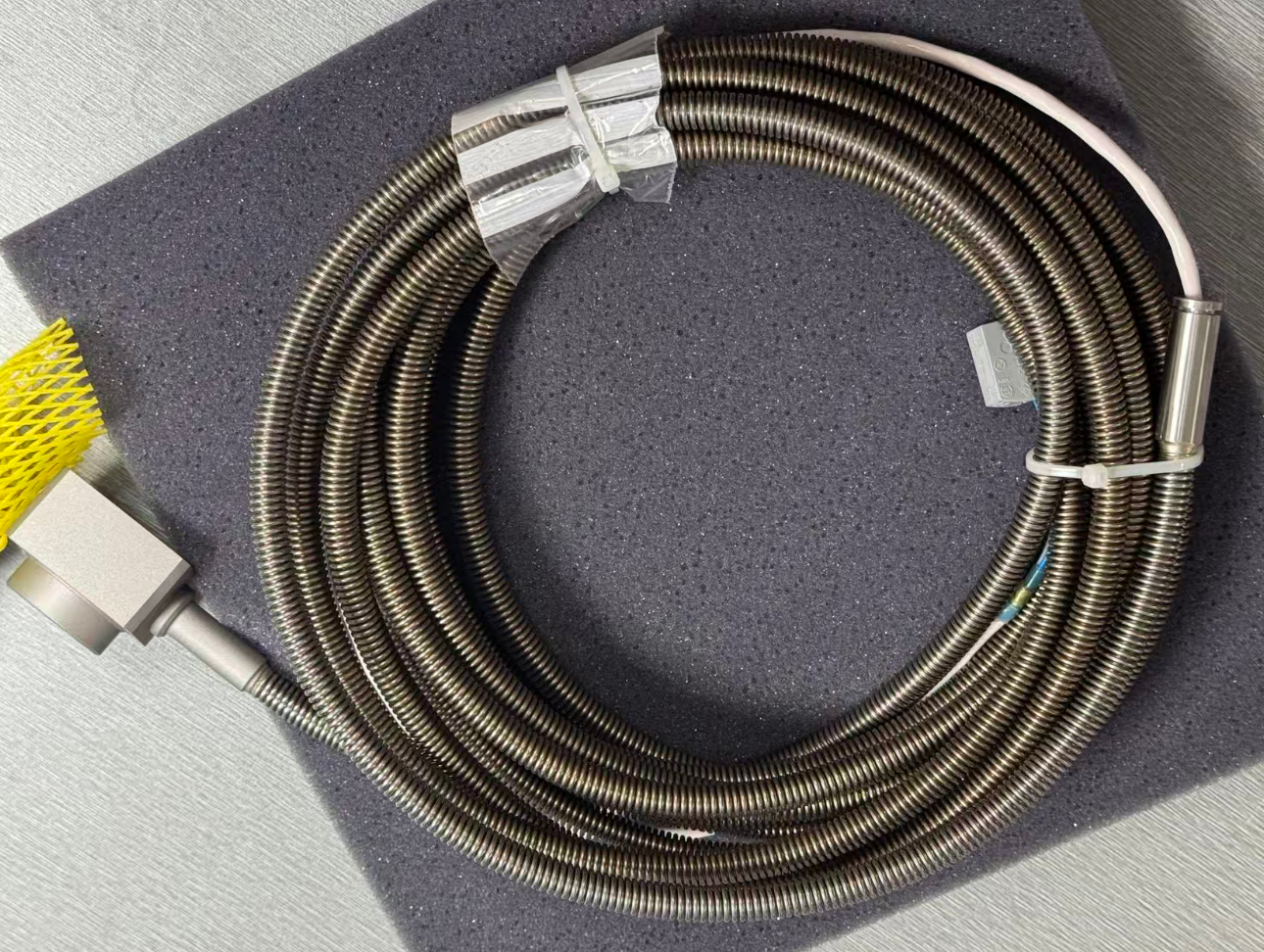

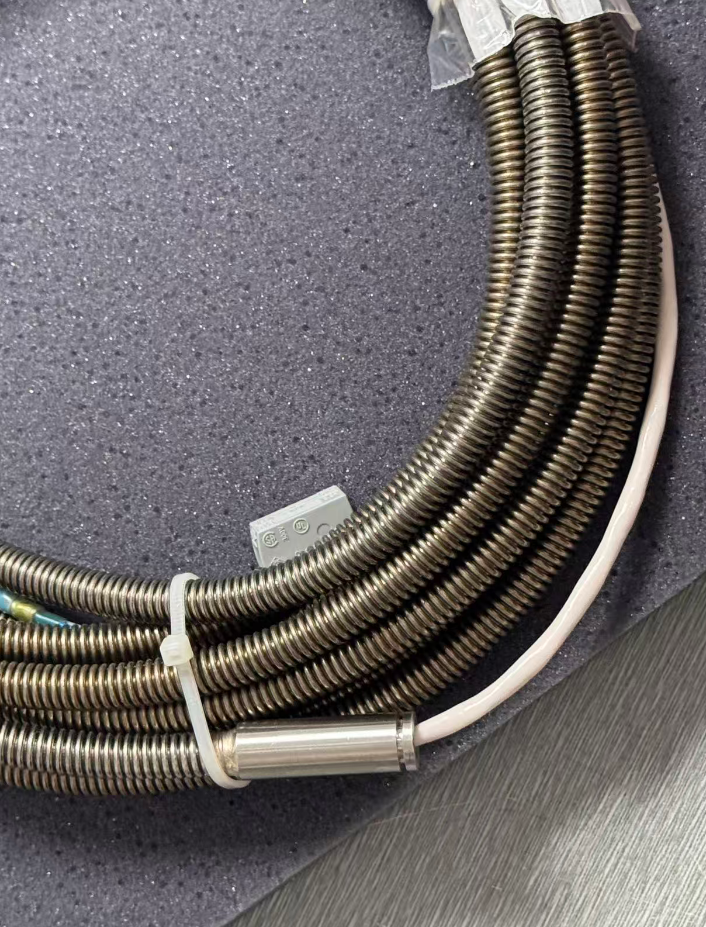

CE311は、多結晶材料で作られた対称せん断モード測定素子を採用しています。センサーの内蔵エレクトロニクスが信号処理と電荷-電流変換を行い、長距離伝送に適した電流変調信号を出力します。センサー本体は、気密溶接を介して統合されたシールドツイストペアケーブルに接続されており、ケーブルは柔軟なステンレス鋼ホース（保護チューブ）によって完全に保護されています。

センサーと保護チューブ間の気密溶接ジョイントは、100%相対湿度、水、蒸気、油、塩霧、さらにはほこり、真菌、砂などの潜在的な汚染物質に耐えることができる完全に密閉されたシステムを形成します。これにより、CE311は長期間の産業振動監視に適した非常に信頼性の高いデバイスとなっています。

• 感度: 50 μA/g ±5%
• 動的測定範囲: 0.004～40 g ピーク
• 過負荷容量（ピーク）: 最大100 g ピーク
• 直線性: ±1%（動的測定範囲内）
• 横感度: <3%（15 Hz、5 gで測定）
• 共振周波数（取り付け後）: 20 kHz（代表値）
• 周波数応答: 2 Hzで-3 dB; 6～5000 Hzの間で±5%以下; 5000～8000 Hzの間で±10%以下
• 電源: 15～28 VDC、バイアス電流 5.5～7.5 mA
• 信号伝送: 電流変調出力（2線式）
• 衝撃加速度: 500 g ピーク（半正弦波、持続時間1 ms）
• ベースひずみ感度: 0.0015 g/μ（代表値）

CE311シリーズは、ケーブル長と防爆認証によって分類されます。注文情報は以下の通りです。

MA133: 断熱キット
TA102: 取付アダプター
CG310: 3ピンコネクタ（オス: MS3106E14S-7P、メス: MS3106E14S-7S）
JB105 / JB116: ジャンクションボックス
K2xx: 伝送ケーブル
GSI127: 電気絶縁ユニット

• センサーからジャンクションボックスまたは監視システムまでの距離に基づいてケーブル長を選択してください。6メートルバージョンは中距離の設置に適しています。
• より長いケーブルが必要な場合は、コネクタ、ジャンクションボックス、伝送ケーブルを使用してください。
• 取り付け面の温度がセンサーの許容範囲を超える場合は、MA133断熱キットを使用してください。
• 監視システムは、電流変調入力（2線式、15～28 VDC電源、バイアス電流5.5～7.5 mA）をサポートする必要があります。

ある産業現場では、機械設備に長期間の振動監視が必要です。しかし、センサーの設置場所と監視システムの間にはかなりの距離があり、環境には油、湿気、ほこりが含まれています。CE311 444-311-000-023（標準バージョン、6メートル統合ケーブル）が選択されました。内蔵電子回路と電流変調出力を利用して、長距離を監視システムに信号を伝送します。
完全に溶接され密閉された構造とステンレス鋼の保護ホースは、油、湿気、ほこりに効果的に耐え、センサーの長期的で信頼性の高い動作を保証します。振動振幅が設定されたしきい値を超えると、監視システムはアラームまたは保護アクションをトリガーして、機器の損傷と計画外のダウンタイムを防ぎます。

はい。CE311は電流変調出力を利用しており、長距離伝送に適しています。コネクタ、ジャンクションボックス、伝送ケーブルを使用して延長できます。

連続動作: -40℃～+125℃; 短時間暴露（最大15分）: -55℃～+150℃。

いいえ。CE311には電荷-電流変換を行う内蔵電子回路があり、電流変調信号を直接出力するため、外部信号コンディショナーは不要です。

標準産業保証: 12ヶ月; 適切な設置と過負荷がない場合、製品の耐用年数は5～10年です。
