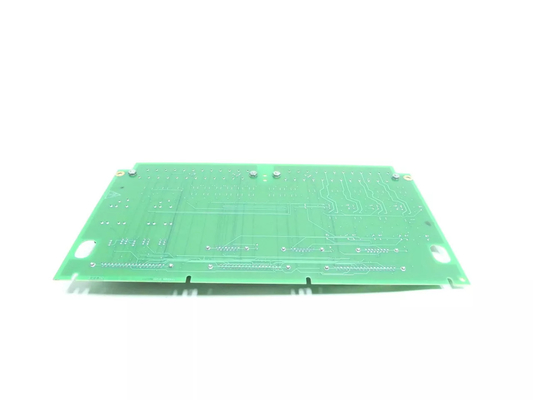

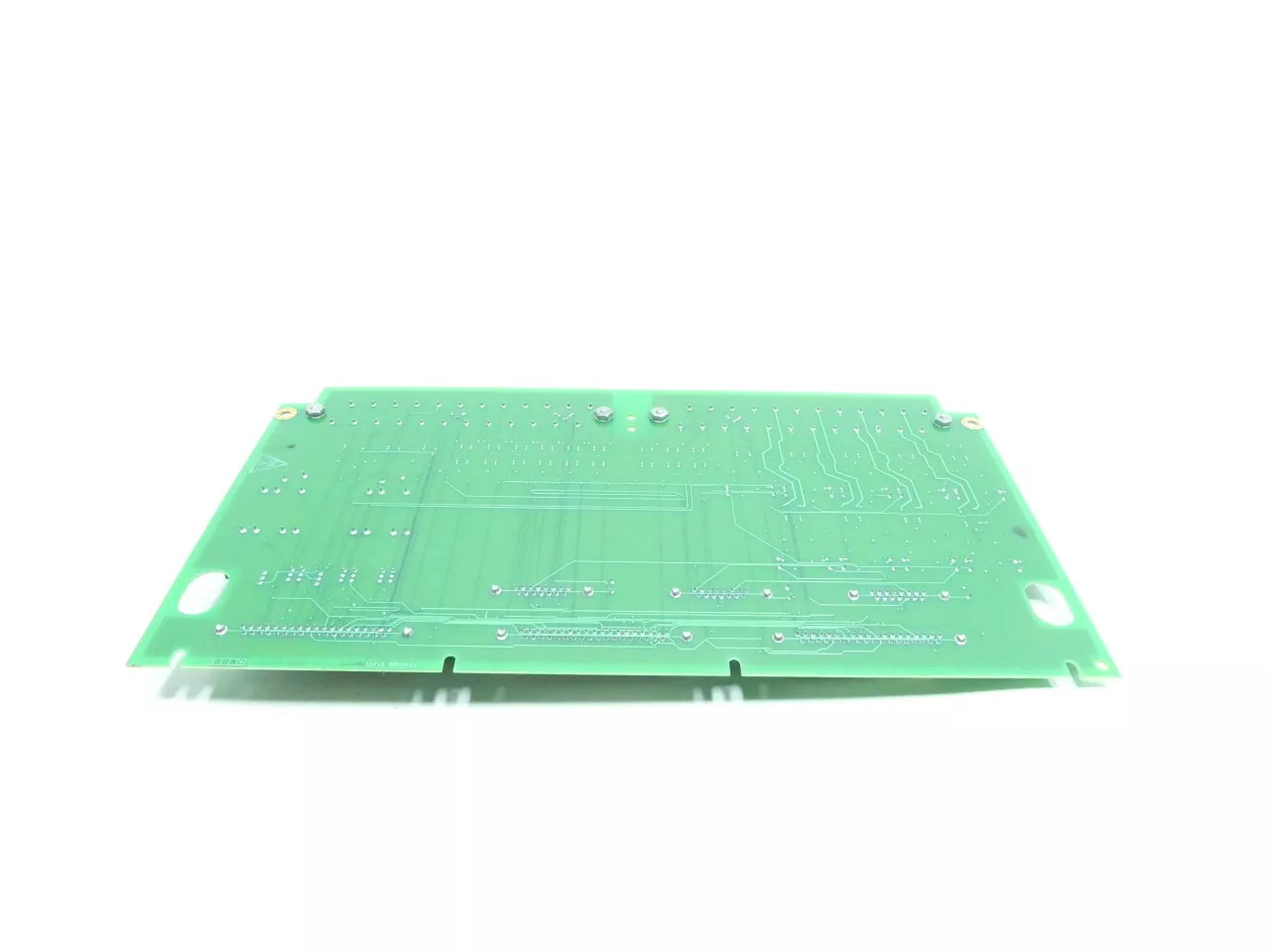

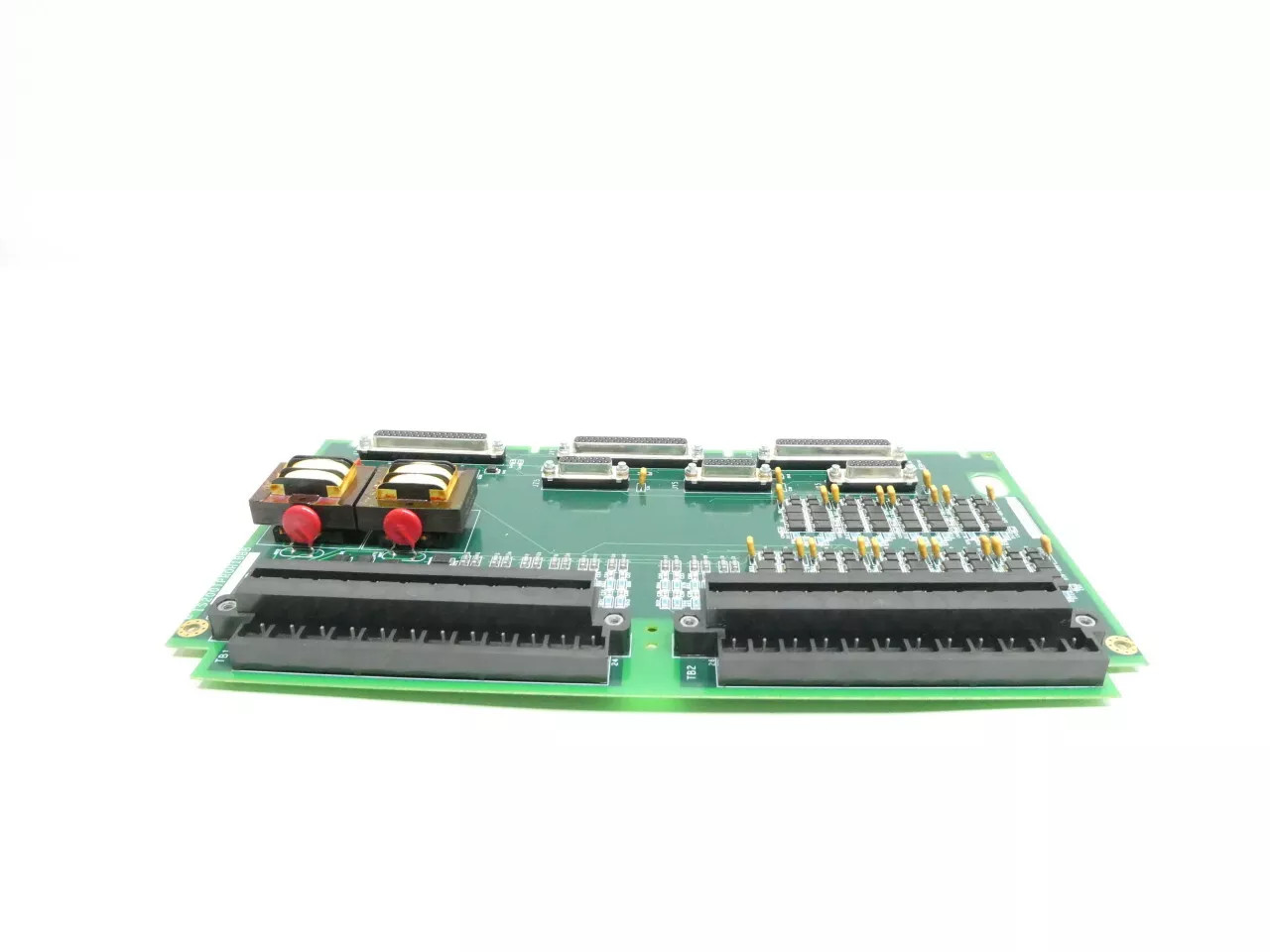

製品:GE IS200TPROH1CAA マークVIe タービン保護板

記述:

IS200TPROH1CAAはGEが開発したタービン保護ボードです.これはMark VIe制御システムの一部で,TPROとVPROシステムはタービン制御アーキテクチャの不可欠な部分です.運用安全を確保する上で重要な役割を果たすこのセクションでは,システム内の機能と責任を概要します. ボードは,緊急超速および同期保護のための必須信号を提供するために独立して動作します.

特徴:
- VPRO システムの概要: 3つの冗長なボードで構成されるVPROは,緊急出動機能のための主要な制御機構として機能します.TREx端末を通じてトリップ電磁石の操作を調整するこのサブセクションでは,VPROシステムの機能と構成を紹介します.
- 保護システムの構成: 防護システムは,三重冗長板から構成され,タービン制御システムとは別々のモジュールで自律的に動作します.このサブセクションは,TREx端末を通してトリップ電磁石とボードの配置と相互接続を記述します.冗長性と信頼性を強調する.
TREG,TREL,TRES を含むTREx端末は,保護システム内のトリップ電磁石の制御を容易にする.このサブセクションでは,TREx端末の機能と接続について説明します.タービンの安全性と整合性を確保する役割に重点を置く
- VPROの緊急出張機能:緊急出張機能を提供し,緊急事態に迅速に対応する重要な役割を担っています.このサブセクションは,トリップソレノイドの調整と緊急超速防護および停止機能の実装におけるVPROの動作を詳細に説明します..
- トリップソレノイドの制御:最大3つのトリップソレノイドがTRExとTRPx端末の間に接続できます.このサブセクションではトリップソレノイドの構成と操作を説明します.TREx と TRPx 端末が動作に必要な電圧を供給する役割を強調する.
- 投票メカニズムとリレー制御:VPROはTREGボード上の12のリレーを利用した洗練された投票メカニズムを通じてトリップ電磁石の動作を制御します.このサブセクションでは投票プロセスとリレー制御について説明します.緊急旅行の機能の冗長性と信頼性を確保します.
- 拡張可能:このシステムは,VPROからJ4まで駆動できる2番目のTREGボードを統合することで拡張を可能にします.このサブセクションでは,機能と冗長性を向上させるためのシステム拡張と追加のコンポーネントの統合の可能性を調査します..
装置:
- 発電機とバスポテンシャルトランスフォーマー,アナログ入力,熱対の配線: 発電機とバスポテンシャルトランスフォーマー,アナログ入力,そして,TPROボードの最初の端末ブロックへの熱電池このステップは,発電機とバスパラメータの正確な監視と制御を可能にするために,システムに必須のセンサーとインプットを統合するために重要です.
- 磁気速度ピックアップの接続: 次に,磁気速度ピックアップをTPROボードの第2ターミナルブロックに接続します.これらのピックアップは,回転機械の速度を測定する上で決定的な役割を果たす監視と制御の目的のために重要なフィードバックを提供します.
- アナログ入力設定: システム要件に応じてアナログ入力を設定するためにジャンパーJP1AとJP1Bを調整します.このジャンパーは,3つのアナログ入力のうち最初の4-20mAまたは電圧入力を選択することができますセンサーの統合と信号処理に柔軟性を提供します
- 検証とテスト: 配線と構成が完了したら,TPROシステムの徹底的な検証とテストを実行します.センサーと入力機能このステップは,システムが意図されたように動作し,パフォーマンス要件を満たしていることを保証します.
- 制御システムとの統合: TPROシステムを全体的な制御アーキテクチャと統合し,他のシステムコンポーネントとのシームレスな通信と相互運用性を確保します.制御パネルに接続するSCADA システムなどです
- 稼働・校正:センサーの校正,動作パラメータの設定,アラームの制限値を設定することによってTPROシステムを稼働させます.システムの性能と信頼性を検証するために,様々な運用条件下で厳格な試験を実施する..
オペレーション:
- 速度信号の供給: タービンの緊急超速度保護 (EOS) のために,速度信号をVPROシステムに供給する重要な機能に役立っています.この信号は,危険性の高い超速状態を検出し,対応するのに不可欠ですタービンの安全性を確保する.
- 発電機信号の提供:速度信号に加えて,バックアップの同期チェック保護のために発電機信号を提供します.これらの信号は同期障害の検出を可能にします.,タービンが安定かつ効率的な動作のために,ネットワークまたは他の電力源と同期状態を維持することを確保する.
- アナログ入力処理: TPRO は,3つのアナログ電流入力で装備されており,さまざまな監視および保護目的を担っています.これらの入力は,ガスタービンでの排気ガス過剰温度監視などの作業に使用されます.過剰熱の問題を早期に発見し予防するための重要なデータを提供する.
- 熱電偶入力の管理:このシステムは,主にガスタービンの排気過剰温度保護に専念した9つの熱電偶入力をも備えています.これらの入力により,温度レベルを正確に監視できます.温度の異常が発生した場合に迅速に介入し,タービンの潜在的な損傷を防ぐことができます.
- 電源供給装置:VPROは,TPROに28Vの直流電力を供給し,3つのアナログ入力送信機に電力を供給します.これはアナログ入力サブシステムの連続的な動作を保証します.重要なパラメータの正確かつ信頼性の高いモニタリングを可能にする.
- VPROとの協力: TPROとVPROは,タービンシステムの包括的な保護と制御を保証するために連携しています. TPROは重要な信号とインプットを供給していますが,VPROは重要なパワーと調整機能を提供します防護システムのシームレスな統合と動作を保証します.
