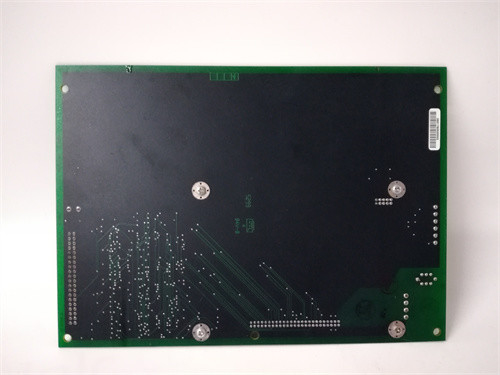

DS200DDTBG1Aは,GEのスピードトロニック制御システムで使用されるMark Vシリーズの一部としてゼネラル・エレクトリックが製造および設計したLCI補助I/O端末ボードである.DS200DDTBボード (DDTB) は,補助I/O信号のシステム接続のための高電圧端板である.このボードはDS200ADMA (ADMA) アナログからデジタルモジュールへの子板に接続され,DS200DSPC (DSPC) デジタル信号プロセッサの制御ボードにマウントされています.高密度のコネクタとリボンケーブルがDDTBをADMAボードに接続するDDTBの電源はADMAボードから提供されます. DDTBは信号調節,スケーリング,バッファリング,厳しい環境のシステムレベルの信号をDSPCボードのデジタル信号プロセッサ (DSP) にアクセスできるようにする高電圧信号,コンタクト I/O,電流測定 (低レベルのホール効果装置) または高電流CTからの外部配線接続がDDTB端末に接続できます.DDTBボードのG1とG2バージョンがありますG2はG1の機能の一部が欠けていて,該当する場合は注記されています.

特徴:

高電圧交流入力:高電圧交流信号への接続には 2つの分離入口があります.これらはステップダウントランスフォーマー,受動フィルタリング,ADMAボードの VCO入力に ±5 V のピークからピーク信号を提供するバッファ (693 V rms 適用)これらの入力には,1000Vのピークトランジエントに指定され隔離された別々のスクリュー端ブロックがあります.

高電流信号入力:連続電流信号 (CT入力用に設計された) に適した電流感知レジスタンスを持つ入口が6つあります.これらは微分的にバッファリングされ,一般的なモード電圧の±12Vを許容できます.各入力はフィルタリングされスケーリングされます.これらの入力にはスクリュー型の端末ブロックがあり,電圧上昇から保護されています.

低電流信号入力:連続電流信号 (LEM電流トランスデューサー信号のために設計された) に適した電流センサー抵抗を持つ3つの入力があります.これらは微分的にバッファリングされ,一般的なモード電圧の±12Vを許容できます.各入力はフィルタリングされスケーリングされます.これらの入力にはスクリュー型の端末ブロックがあり,電圧上昇から保護されています.

4〜20mA 電流ループ入力:CTまたはLEM入力チャネルの2つを4-20mAの電流ループ入力信号の受信機として再割り当てする規定があります.この代替割り当ては,特定のジャンパーを再設定することによって行われます.入力抵抗は192オームで,アナログ入力は0mAがマイナスフルスケール,20mAがポジティブフルスケールになるようにオフセットされます.オープンループの検出と入力標準化はソフトウェアによって管理されます.

指定されていない電圧入力: ADMAボードにアナログVCO入力を供給するために,微分入力電圧増幅器が提供されています.この増幅器の増幅は1/2で, ±10Vの入力信号範囲を可能にします.これらの入力にはスクリュー型の端末ブロックがあり,電圧の急上昇から保護されています.

4-20mA の電流出力:アナログ出力の2つは,電流源出力バッファを駆動し,4-20mAの電流ループ出力信号をサポートする.電圧と電流の両方の出力は常にアクティブであり,それぞれの出力端末にワイヤリングによって個別にまたは一緒に使用することができます4-20mAドライバには逆転と増幅段階があり,ADMAボードからの+5V入力により出力は4mA,−5V入力により出力は20mAとなる.オープンループ検出と混同を避けるため,出力 0 mA を生成することは許されません..
