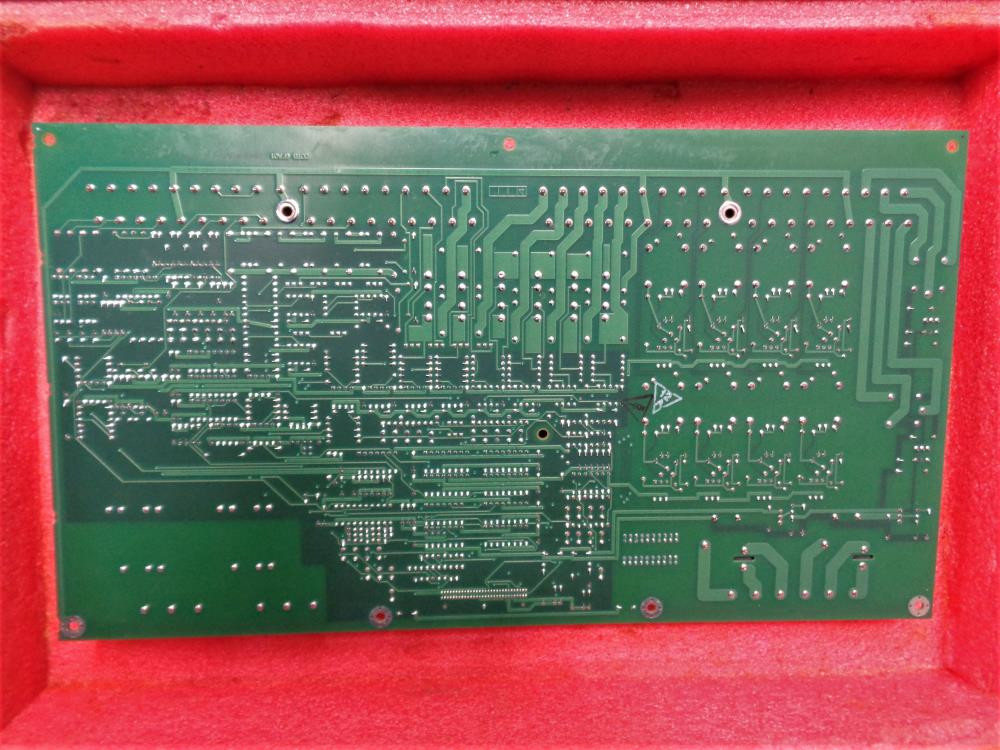

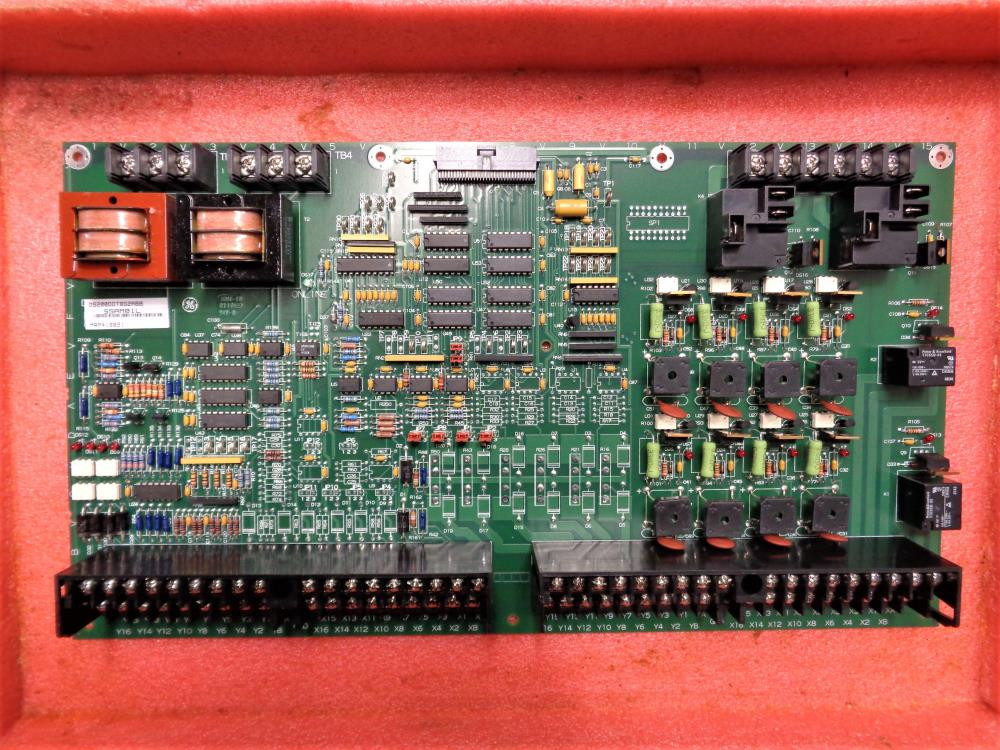

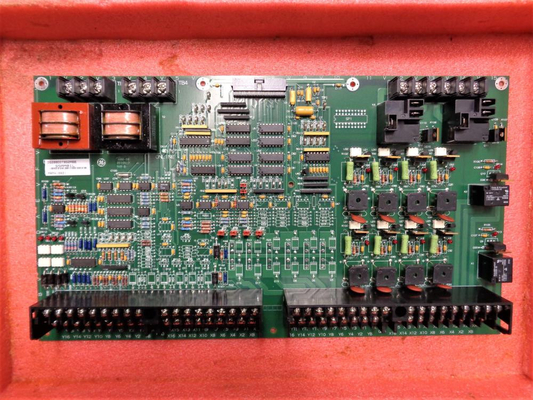

DS200DDTBG2ABBはLCI補助型I/O端末ボードである.このPCBは GEの Mark V システムの部品として作成されましたMark Vは,重要な制御と保護パラメータの三重冗長バックアップを提供するSpeedtronicのガスと蒸気タービン管理システムの2つ目でしたこのDS200DDTBG2ABBボードのMark V製品シリーズには,組み込み診断,オンラインメンテナンス,直接センサーインターフェースなどの機能も含まれています.The DS200DDTBG2ABB PCB featured on this personalized product page is actually not the original LCI Auxiliary I/O Terminal Board manufactured for placement in the larger Mark V Turbine Control System SeriesこのDS200DDTBG2ABB製品の重要な製品修正の3つも欠けている.

ハードウェアのヒントと仕様

DS200DDTBG2ABBは高電圧ボードである.その機能は,補助I/O信号のためのシステム接続を作成することである.この特殊な Mark V タービン制御システムの機能を考えるとこのDS200DDTBG2ABBの製品提供は,機能を促進するハードウェアコンポーネントとコンポーネント仕様を.DS200DDTBG2ABBボードは,DS200DSPCデジタル信号プロセッサの制御ボードに設置された子板モジュールであるDS200ADMAボードから電力を受信し,それに接続されている.DS200DDTBG2ABBは,複数の入力と出力で構築されています.これらの出力には,高電圧AC入力 (2,) 高電流信号入力 (6),低電流信号入力 (3,) 4-20 mA の電流ループ入力 (最大 2専用ではない電圧入力.このDS200DDTBG2ABB LCI補助型I/Oターミナルボードの組成の電流ループ入力は,ジャンパーを使用してCTまたはLEM入力チャネルから再割り当てされます.この DS200DDTBG2ABBボードには4つのバッファ付きアナログ出力と4-20mAの電流出力があります.このボードには16のデジタル入力/出力もあります

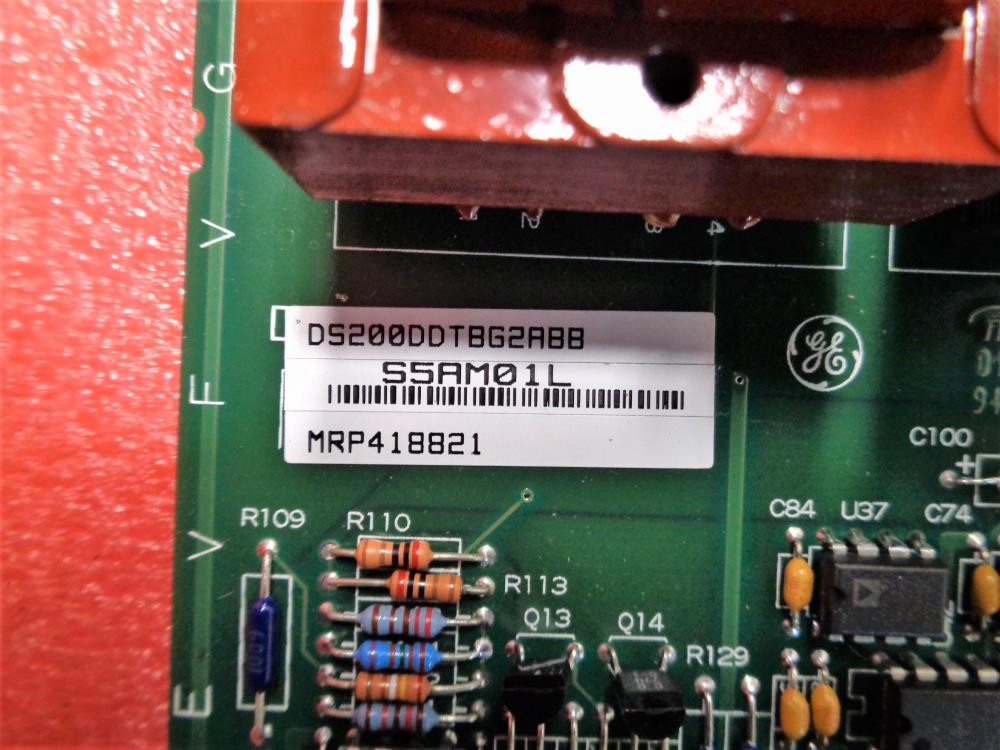

DS200DDTBG2ABB PCBは,信号測定に使用される33のTPテストポイント,および17のLED (DS1-DS17) と構築されています.ボードにはそれぞれ3つの位置を持つ12つのジャンパースイッチが含まれています.標準の電圧制限ハードウェアコンポーネントでは,このスイッチは,DS200DDTBG2ABB LCI補助型I/Oターミナルボードは2つのトランスフォーマーを使用しますDS200DDTBG2ABBはコンデンサとレジスタも使っています.そして,PCBコーティングの通常のスタイルで固定された組成物で,.このDS200DDTBG2ABB Mark Vシリーズ製品の内部組成には,8つのバリストアと15つのレジスタネットワークマレイもあります.最後にこのDS200DDTBG2ABB印刷回路板には 3つのスクリューポジションから 36つのスクリューポジションまでの 5つの端末ストライプがあり 多くの統合回路がありますボードの識別とハードウェアの修正情報を含むチップ.ボードの機能,アプリケーションデータ,機能,設置に関する詳細は,GEI-100219で確認できます.このDS200DDTBG2ABBシリーズの製品が Mark V レガシーシリーズの製品として提供されているため,インターネットで取得するのが難しいかもしれないジェネラル・エレクトリックの出版物.このDS200DDTBG2ABB高圧LCI補助I/Oターミナルボードの最終的な購入決定を下す前に it is crucial to realize that its originally-introduced performance specifications and dimensions have been impacted through its inclusion of a full product revision table with two functional product revisions and an artwork configuration revision.
