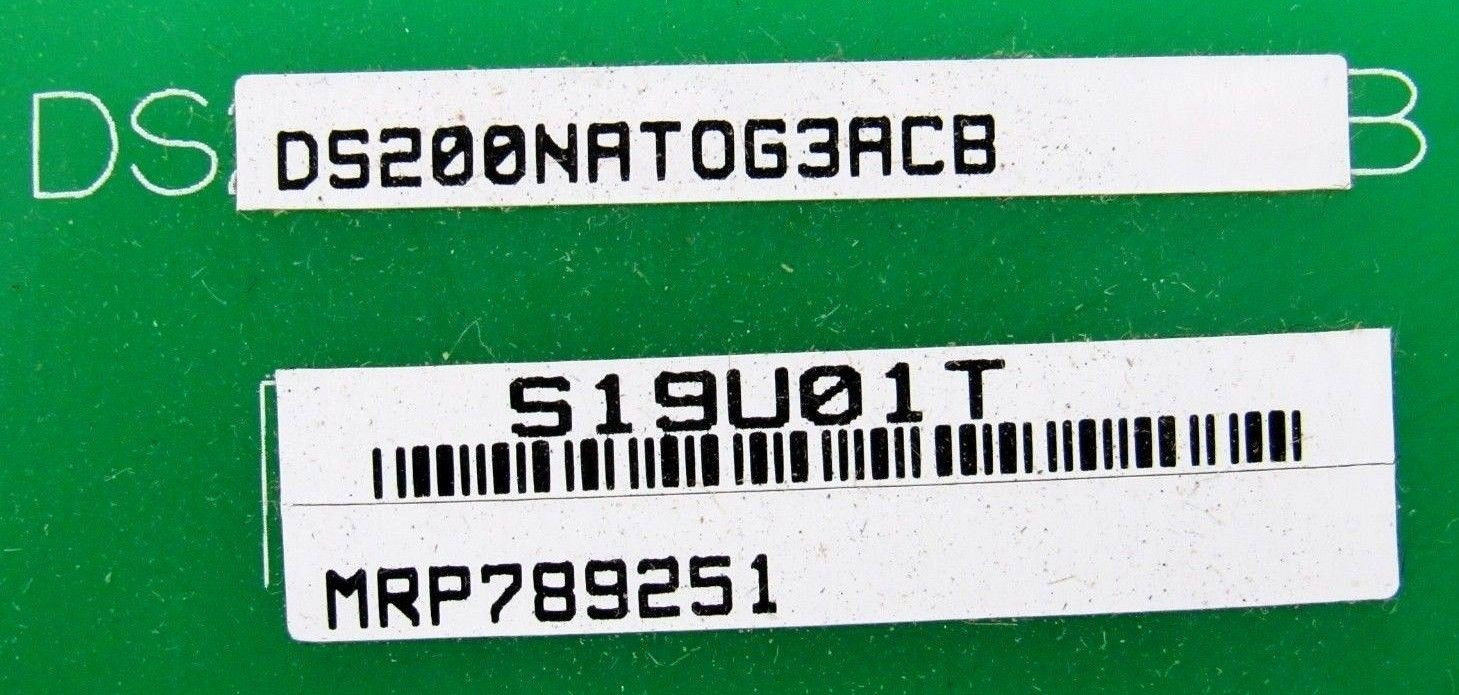

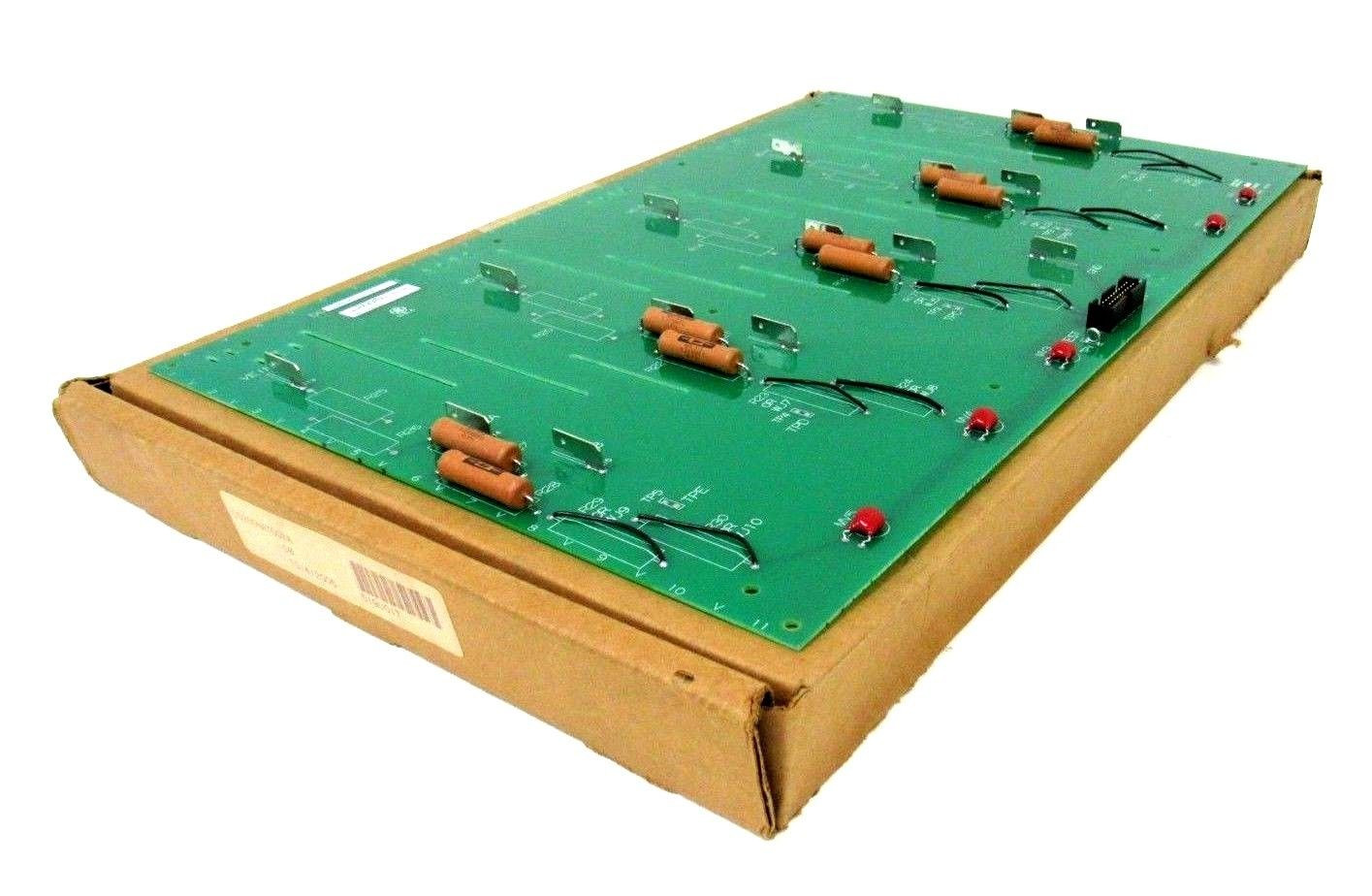

製品:DS200NATOG3ACB GENERAL ELECTRIC 回路基板

DS200NATOG3ACBは、GEが開発した電圧フィードバックスケーリングボードです。GE Speedtronic Mark V制御システムの一部です。SCR（シリコン制御整流器）ブリッジからの電圧フィードバックを管理し、スケーリングします。主な機能は、SCRブリッジによって生成されるACおよびDC電圧の両方を減衰させることであり、正確なフィードバック測定に不可欠です。

特徴

• このボードは、SCRブリッジによって生成される高電圧の振幅を、制御システムで安全かつ正確に処理できるレベルに低減することによって機能します。この減衰により、SCRブリッジからのフィードバック信号が正確で信頼性の高いものになります。
• 減衰の役割に加えて、このボードは制御システムの他の重要なコンポーネントと統合されています。ゲートパルスとステータス信号の分配を管理するゲート分配およびステータスボードと連携し、SCRブリッジの動作に必要です。また、VMEバックプレーンともインターフェースし、システム統合に必要な接続性と通信経路を提供します。
• SCRブリッジ電圧を減衰させ、ゲート分配ボードとVMEバックプレーンと連携することで、ボードは電圧フィードバックが正確にスケーリングされ、制御システムに効果的に統合されるようにします。これは、電気システムの全体的な安定性と性能に貢献します。

入力

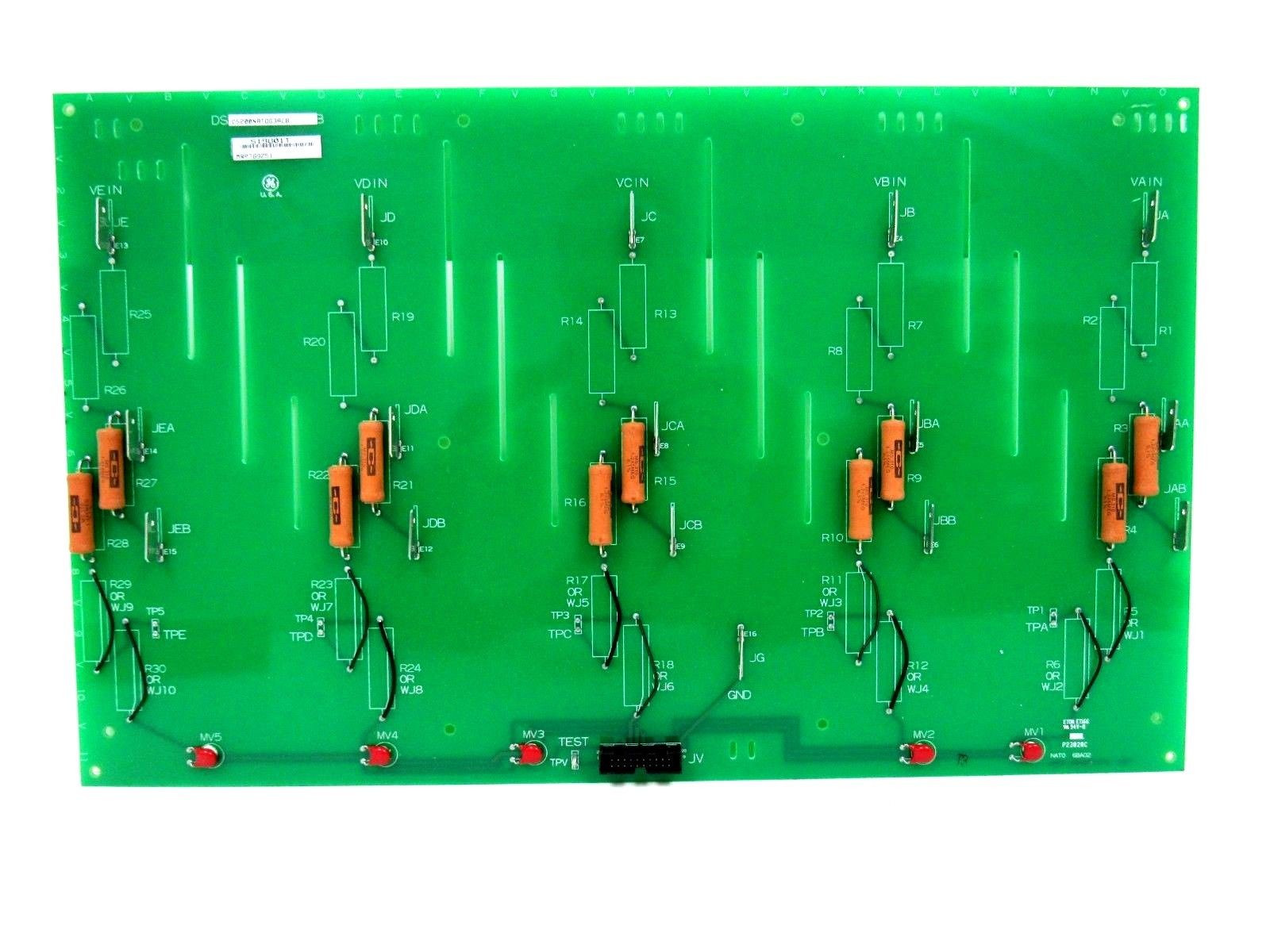

• このボードは、精密抵抗器の5つの同一の直列接続ストリングで設計されています。これらのストリングは、さまざまなタイプの電圧入力を処理するように特別に配置されています。
• SCRブリッジの3つのAC相それぞれに1つのストリングと、正および負のDCバス電圧それぞれに1つのストリングがあります。
• 各抵抗ストリングは、入力スタブコネクタとワイヤジャンパの組み合わせを通じて、さまざまな入力電圧を処理するように構成できます。
• このボードは、3つの異なる入力スタブコネクタと2つのワイヤジャンパを選択でき、入力電圧を6900ボルト、4200ボルト、3300ボルト、2200ボルト、または1200ボルトの5つの特定のレベルに減衰させることができます。この構成可能性により、ボードはさまざまな電圧要件と動作条件に対応するように調整できます。

出力

• 5つの抵抗ストリングからの出力は、単一の20ピンリボンヘッダーに統合されます。このリボンヘッダーは、制御システム内の他のコンポーネントとのインターフェースの主要な接続ポイントとして機能します。20ピンリボンヘッダーを使用することにより、NATOボードは、5つのすべてのストリングからのスケーリングされた電圧信号を1つのまとまりのある出力インターフェースに効率的にチャネルし、他のシステム要素とのより簡単な統合を促進します。
• 出力信号の安全性と信頼性を確保するために、各出力には金属酸化物バリスタ（MOV）が装備されています。MOVは、過剰な電圧状態からシステムを保護する上で重要な役割を果たします。入力電圧がまだ存在している間に、出力リボン回路が中断された場合、MOVは電圧をクランプして制限し、システムまたは他の接続されたコンポーネントを損傷する可能性のあるレベルまで上昇するのを防ぎます。この保護対策は、出力信号の整合性を維持し、システムが安全な電圧パラメータ内で動作するようにするのに役立ちます。
• 正確な電圧測定と信号スケーリングに不可欠な負荷抵抗器は、ボード自体には配置されていません。代わりに、ゲート分配およびステータスボードに配置されています。この設計上の選択により、ボードは電圧減衰とスケーリングの主な機能に集中でき、ゲート分配およびステータスボードに配置された負荷抵抗器は、減衰された信号を測定可能な電圧値に変換することを管理します。この配置は、NATOボードの機能を合理化し、より広範な制御システムとの効果的な統合を保証するのに役立ちます。

WOCはMark Vスペアの最大の在庫を持っており、保証付きで故障したスペアを修理できます。WORLD OF CONTROLSは、保証付きの未使用および再構築されたコンポーネントも供給できます。当社の専門家チームは、重要なスペアに関する緊急のニーズをサポートするために24時間体制で対応しています。お問い合わせください。
