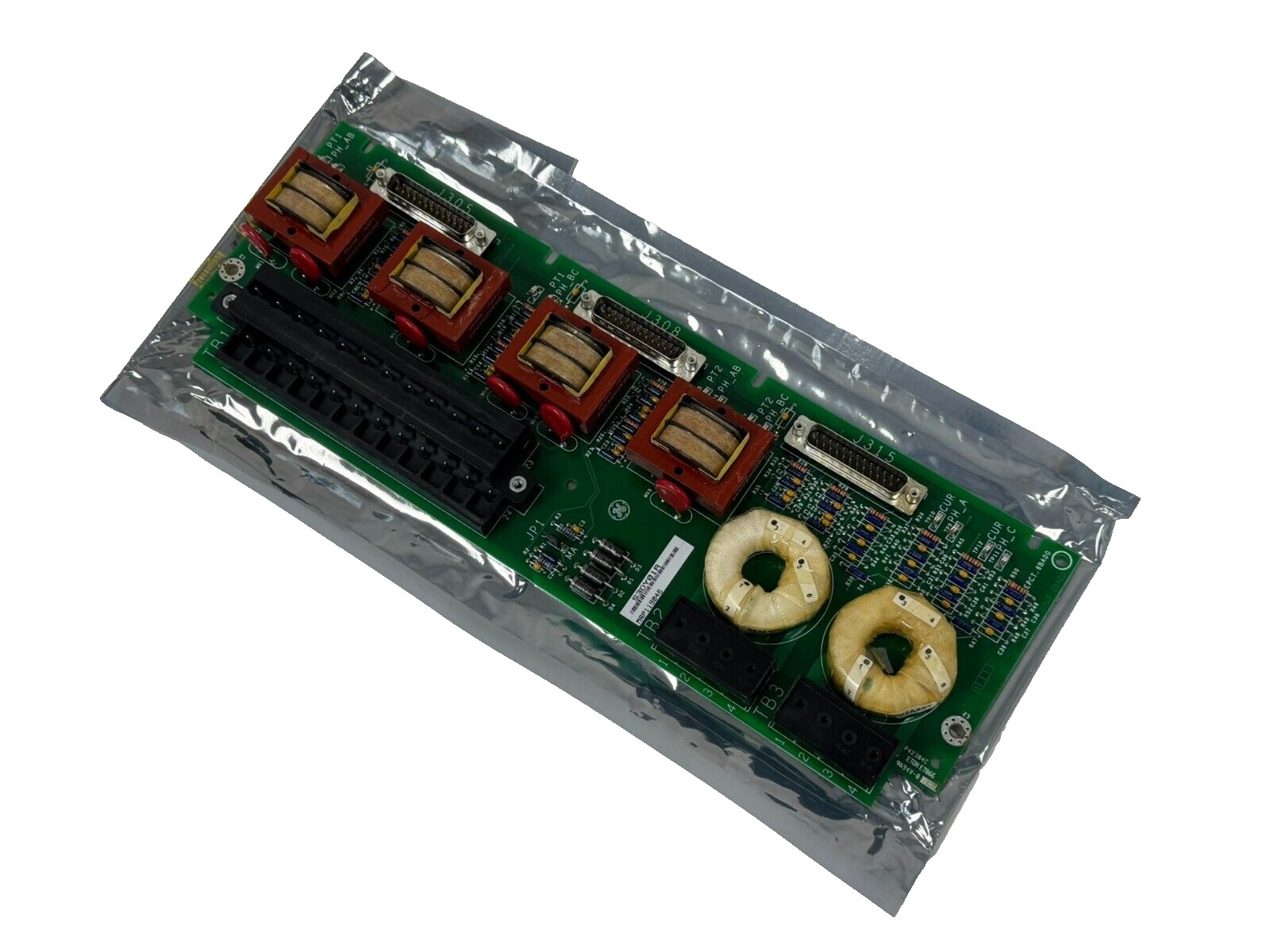

IS200EPCTG1AAA エキサイザー PT/CT ターミナルボード

記述

IS200EPCTG1AAAはGEが開発したExciter PT/CT (EPCT) 端板である.EX2100の刺激システムの一部ですエキサイタ PT/CT (EPCT) 端板は,分離トランスフォーマー経由で発電機電圧と電流の重要な測定を処理するために特別に設計された不可欠な部品として機能しますこのボードは,2つの3相発電機電源トランスフォーマー (PT) の電圧入力と2つの発電機電流トランスフォーマー (CT) の入力を統合し,1Aまたは5Aの電流オプションを提供しています.隔離トランスフォーマーからのすべての出力信号は,効率的にEMIOボードにケーブルEPCTには,電圧または電流の入力を受け容れる単一のアナログ入力も搭載されている.最大限の信頼性を要求するアプリケーションシステムには最大3つのEPCTボードが組み込まれており,冗長性とシステムの安定性を保証します.

• このボードの機能は,顧客の潜在的なトランスフォーマーから発電機の電圧を受信し,これらの入力をスイッチを通じてTB1に転送することを含む.このセットアップは,12AWGワイヤを使用して1000フィートまでのケーブル長さを可能にします一般に115Vの名値で 50/60Hzの周波数で動作するPT入力は,潜在的な電気異常に対する保護を保証するために融合されています.
• 板内では,2つの隔離トランスフォーマーが3本のワイヤのオープンデルタ電圧測定を効果的に実行し,115Vのrms入力から1,533Vの出力を発生させる.CTから発生する電流の入力が2つ,接続できない端末ブロックに接続されている.各電流トランスフォーマーには0-1A rms巻き込みと0-5A rms巻き込みがあり,EPCTにケーブルが1本しか接続されていない.トランスフォーマーからボードまでのケーブル長さは1000フィートまで延長できる.信頼性の高いトランスミッションのために#10AWGまでのワイヤゲージに対応する.
• 4つの電圧試験点 (TP9-12) を組み込み,発電機の電流隔離変圧器の二次側各脚に戦略的に配置する.測定装置を通してこれらのテストポイントをアースすべきではないことに注意することが重要です.
• この設計決定は,正確な測定を保証し,測定精度を損なう可能性がある潜在的な干渉を防ぐために不可欠です.
• 板のレイアウトは,板のレイアウトに描かれているように,部品の配置を示しています. T1からT6は,電圧と電流隔離トランスフォーマーを表します.測定に必要なものターミナルブロックTB1は,2つのスクリューで固定され,必要に応じて取り除くように設計されています.しかし,ターミナルブロックTB2とTB3は故意固定されています.潜在的なCTオープン回路状況に対する保護措置として機能する.
• シンプルな制御設定では,電圧信号はJ305コネクタを通ってM1コントローラにあるEMIOボードに導かれます.逆に,冗長な制御構成では,この信号は分布していますJ305,J308,J315のコネクタへの接続を許可し,その後M1,M2,Cのコントローラに送信され,冗長性とシステムの回復性を保証します.
• 隔離変圧器の二次側の各脚に戦略的に位置する8つの電圧試験点 (TP1-8) を通して測定を容易にする.これらのテストポイントは,診断とテスト目的のために便利なアクセスを提供します.
• このシステムは,J305,J308,J315という25ピン次Dコネクタを3つ組み込みます.これらのコネクタは,EBKPバックプランへのケーブル接続のために指定されています.EMIOボードへのシームレスな接続を可能にするシステム構成内での通信とデータ転送を容易にする.
