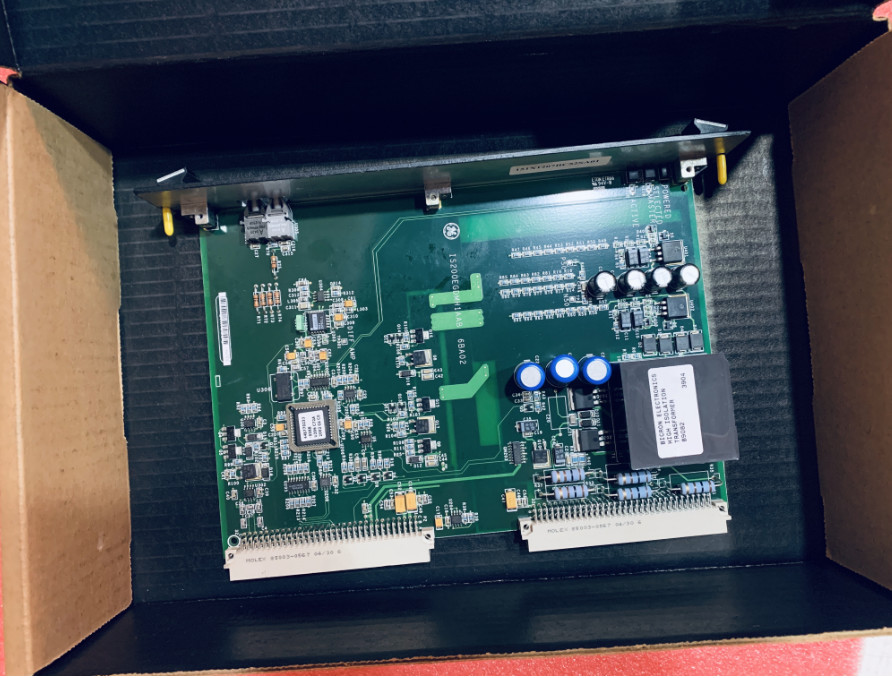

製品:IS200EGDMH1AFG エキサイターステート検出モジュール

記述

IS200EGDMH1AFGは,GEの興奮制御システムで使用されるEX2100シリーズの一部として,ゼネラル・エレクトリックが製造および設計した興奮感地検出モジュールである.IS200EGDMH1 地面検知モジュールは,EX2100興奮制御装置で使用されます.双スロット,双高 (6U) 形状ファクターボードで,エキサイターパワーバックプレーンラック (EPBP) に搭載されます.フィールド・グラウンド探知機は,グラウンドに発電機フィールド回路の任意のポイントとの間にフィールド漏れ年齢抵抗を検出シンプルなシステムには1つのEGDMがあり,冗長なシステムには3つのEGDMがあります.EGDMの位置は図1に示されています.EXAM,減衰装置モジュール,地感電阻の電圧を感知し,信号を9本の電源ケーブルでEGDMに送る.EXAM モジュールは,補助パネルにある高電圧モジュールにマウントされています.

冗長な制御装置では,3つのEGDMボードのセットを制御器 (C),マスター1 (M1) およびマスター2 (M2) として構成します.各EGDMの構成は,P2コネクタ上のプログラムピンのセットによって制御されます.制御装置のラックにあるEISBを介して,DSPXからEGDMCに送信される.この情報を光ファイバーリンクで受信するとM2 がドライバである場合,C はアテンウエータモジュール内のリレーを電源化するか,M1 が選択されたマスターである場合,無電源で置きます.同時に,M1とM2に差分信号を送信し,選択されたマスターを表示する.この信号は,アクティブマスターの信号発生器を有効にし,各モジュール (M1,M2,C) のテストコマンドソースを選択します.EISBを通るDSPXから光ファイバーリンクを介して,それは正または負の50ボルト信号に変換しますこの四角波電圧は,ケーブルでEXAMモジュールに送られ,Senseレジスタの片端に適用されます.

シグナルコンディショナーは,EXAM モジュール内のSense レジスタから弱体化された (10:1) 差異信号を受け取ります.シグナルコンディショナーは,高い共通モード拒絶比を持つ単純なユニットゲイン差増幅器で,A-to-Dコンバーター (電圧制御振動器VCO)VCOは光ファイバートランスミッタに電源を供給するシグナルコンディショナー回路は,センスのレジスタで高い共通モード電圧のために,人材と機器の安全を維持するために孤立した電源によって電源信号コンディショナーは,制御部からのコマンドで弱体感抵抗体のブリッジサイドをアースすることによって,パワーアンプの出力レベルを測定することができます.

特徴:

• 制御器のCセクションは,どのモジュールがマスターになるかを決定するために,様々なソースからすべてのプログラミングと制御信号を受信します.また,DSPXからオシレーター信号を受信し,オシレーター信号の各移行でテストコマンドを生成することができます.

• テストコマンドは,振動器信号のすべての移行時に (信号の周期が250 ms未満であっても) 再起動できる250 ms の長さの信号である.

• この試験コマンドは,各モジュール (M1,M2,C) の制御部分に送信され,試験コマンドの各正転時に250msの試験信号を生成する.この信号は再トリガーできないため,別の試験信号を生成する前に,移行は250 ms 以上隔離されなければならない..

• 電源の配線は,適切なEPSMからEPBP (バックプレーン) を経由して24VDCを受け取ります.DCからDC変換機を使用して,これは信号発生器のセクションの電源増幅器のために ±65 V DC (離散ではない) に変換します信号条件付けについては, +5 V dc (隔離) と ±15 V dc (隔離)

• 功率増幅器の出力は出力インピーダンスは 1.0 Ohm未満の電圧源である.出力電圧は ± 50 V の平方波で,電流は約 80 mA に制限される.標準的な動作期間は5秒試験作業中に,期間は400 ms に短縮されます.
•
•
