IS200TVIBH2B GEマークVI
| 起源の場所 | アメリカ合衆国 |
|---|---|
| ブランド名 | GE |
| 証明 | Certificate of Origin |
| モデル番号 | IS200TVIBH2B |
| 文書 | GE Mark VI.pdf |
| 最小注文数量 | 1個 |
| 価格 | $1900 |
| パッケージの詳細 | オリジナルボックス包装 |
| 受渡し時間 | 5～7日 |
| 支払条件 | T/T |
| 供給の能力 | 1～99個 / 3～5日 |
商品の詳細
| ブランド | GE | モジュール番号 | IS200TVIBH2B |
|---|---|---|---|
| カタログ | マークVI | 販売価格 | $1,900 |
| 状態 | 在庫あり | 起源 | アメリカ合衆国 |
| リードタイム | 3～5営業日 | ワレンティ | 1年 |
| 重さ | 1KG |
製品の説明

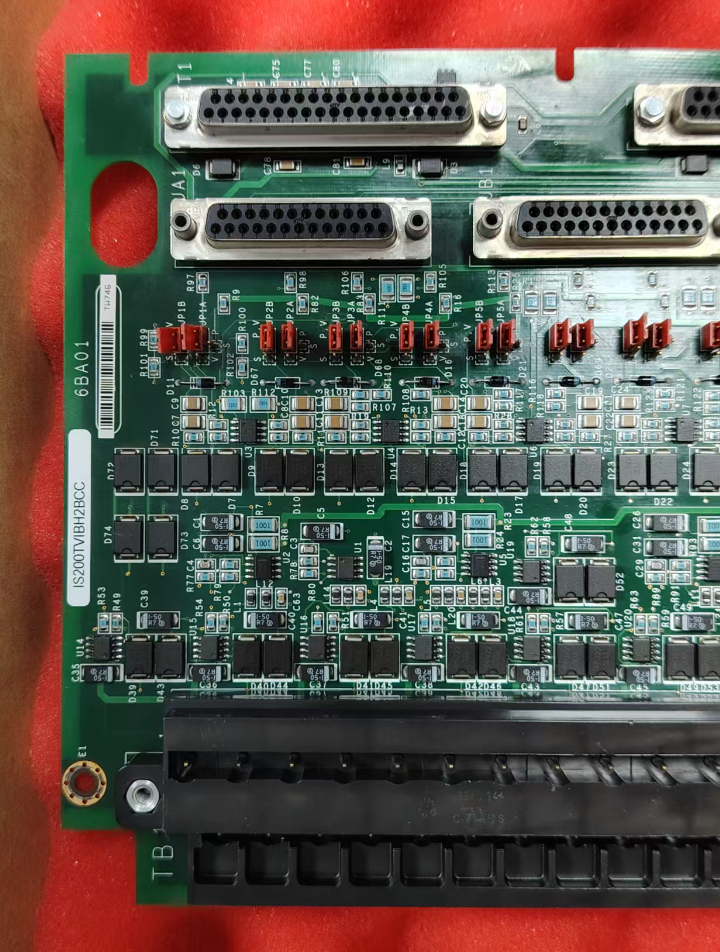

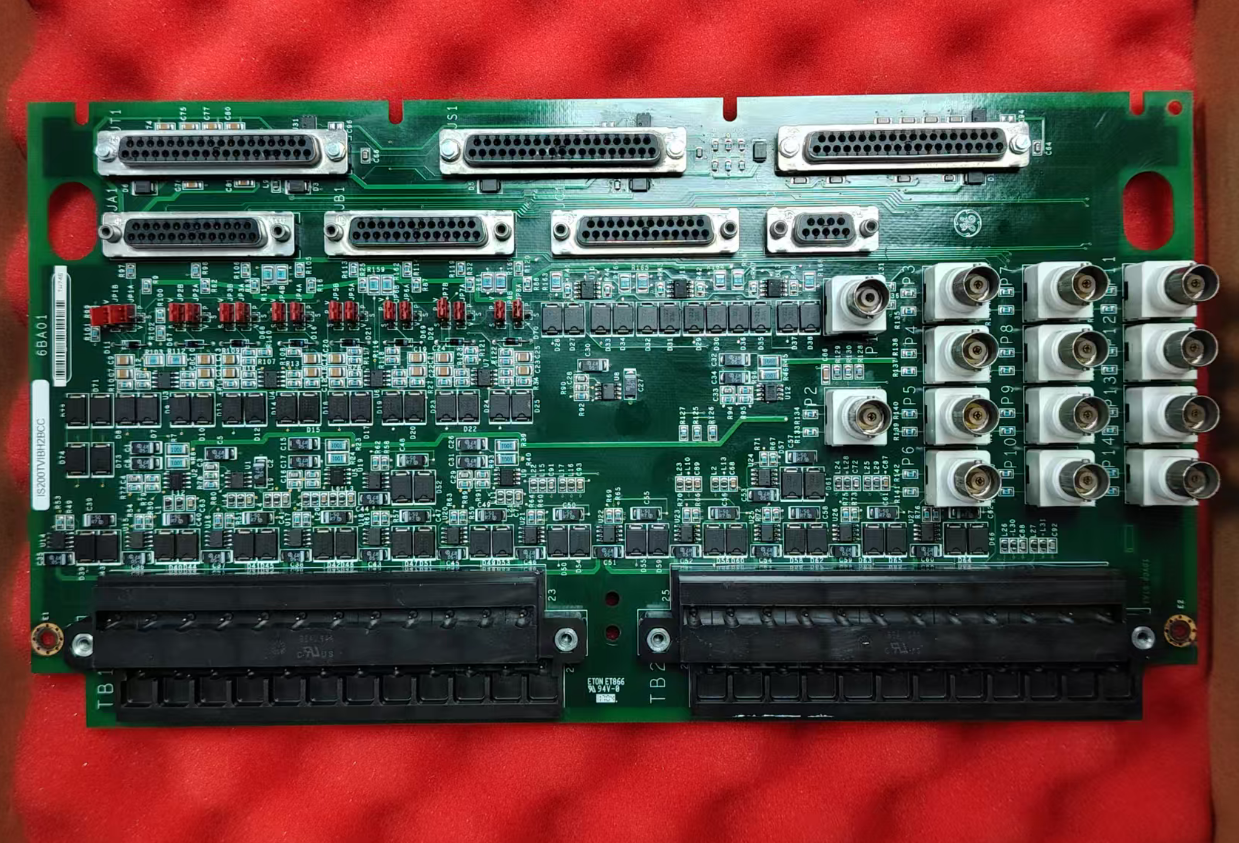

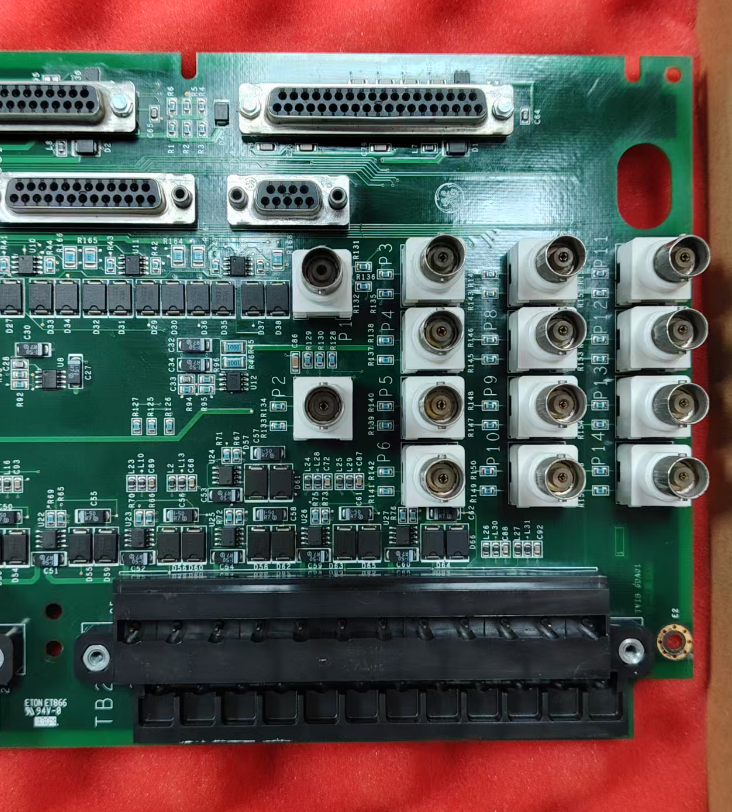

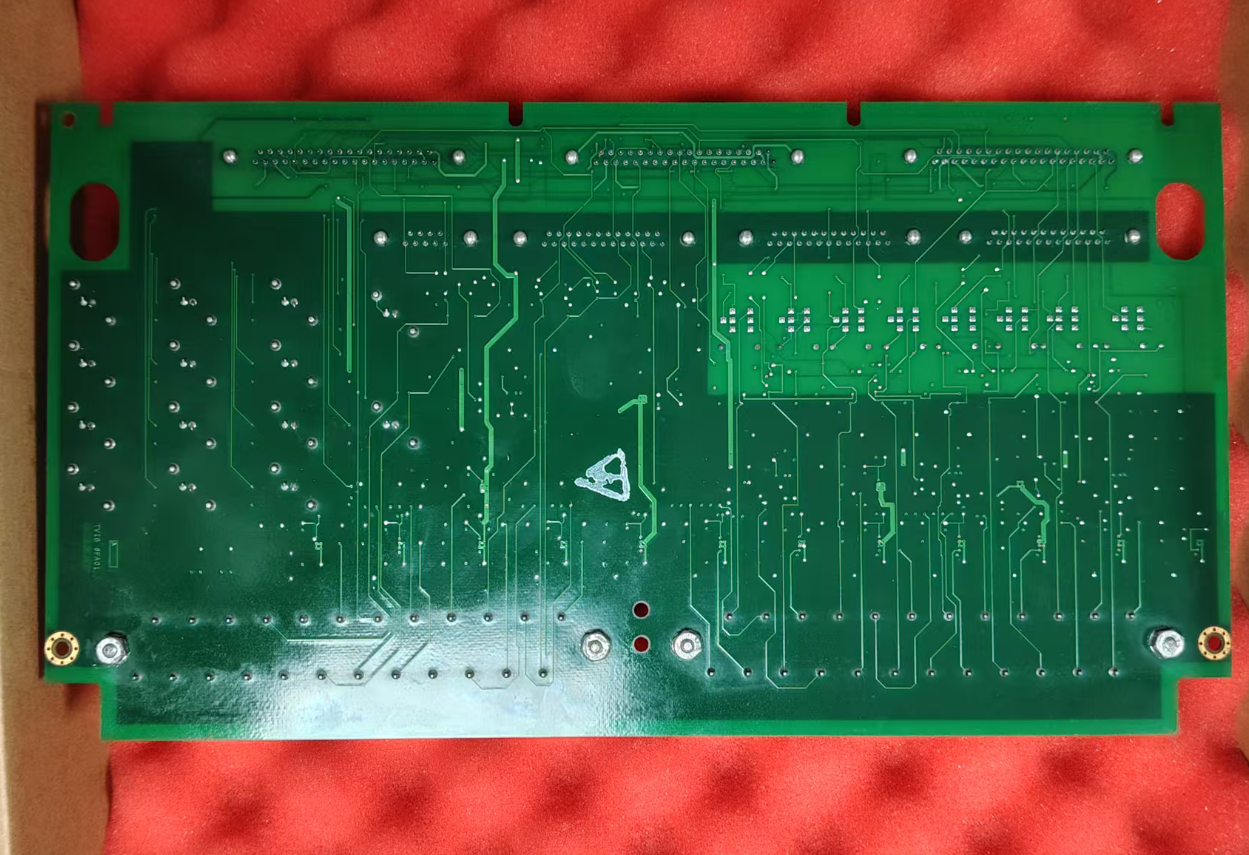

IS200TVIBH2B GE Mark VI 振動端板
IS200TVIBH2Bは,ゼネラル・エレクトリック (GE) が設計・製造した振動信号端板である.GE Mark VI/Mark VIeシリーズタービン制御システムの主要な部品である.振動モニタリングシステムのハードウェアインターフェースとして機能する蒸気タービン発電機の振動状態の正確な監視と保護を可能にします.
Mark VI振動分析システムでは,IS200TVIBH2Bは通常,IS200VVIBボードと併用して動作する.このカードは,同じシリーズの最大3つのVVIBボードに接続できますTMR (トリプルモジュール冗長性) システム構成では,1つのTVIBボードが3つのVVIBボードに接続できます.
IS200TVIBH2Bの基本機能は,回転機械の計測,信号処理,データ処理,他のモジュールとの通信複数の振動探査機と加速計の主要な終点として機能し,アナログ信号をGE Mark VIeまたは互換的なモニタリングシステムにルーティングします.
主要 な 特徴
- 製品タイプ:振動端板
- シリーズ:マークVI
- 入力電圧: 24 V DC
- 動作温度: -40°Cから+70°C
- 保存温度: -40°Cから+85°C
- 振動 I/O ポート: 8
- I/Oチャネル総数: 16
- 入力タイプ: アナログ
- 入力範囲:0~10V
- 精度: 0.1%
- 解像度: 12 ビット
- サンプリングレート: 100 kHz
- 通信インターフェース:RS485
製品仕様
| ブランド名 | ジェネラル・エレクトリック |
|---|---|
| モデル | IS200TVIBH2B |
| カタログ | マーク6 |
| 総重量 | 2.2ポンド / 35.2オンス / 1kg |
| パッケージのサイズ | 16cm × 16cm × 12cm サイズ |
| 出産国 | アメリカ合衆国 |
| HSコード | 8537101190 |
| リード タイム | ストック |
| 航海港 | シアメン |
| 支払い | T/T |
| 販売価格 | $1,900 |
| 保証 | 12ヶ月 |
| 処理時間 | 3~5 営業日 |
| クリアーパートナー | DHL,UPS,TNT,FedEx,EMS |
ケース 研究
単離式産業用蒸気タービンを含むアプリケーションでは,IS200TVIBH2B端板は,タービンの正面と後ろのベアリングハウスに設置されたX/Y軸振動探査機を接続するために使用されます.ローターの振動信号をリアルタイムで取得し マークVI制御システムにデータを送信します
振動幅が事前に設定された警戒値を超えると,システムは操作者に警告します.振動がさらに悪化し,トリップ値に達すると,保護論理が起動します.電子トリップ装置 (ETD) を使ってタービンを即座に停止しますローターとステータの部品間の摩擦を防止し,壊滅的な故障を回避する.
設置 の 予防策
| 安全 に 設置 する | 端板がキャビネット内にしっかりと固定されていることを確認します.振動による松散を防ぐために,すべてのマウントスクリューを指定されたトルクに締めなければなりません. |
|---|---|
| キャベルの選択 | 振動信号にはシールド付きの扭曲ペアケーブルが使用されなければならない. |
| キャベルの隔離 | 高電圧のフィールド配線と低電圧の振動信号ケーブルの間に十分な隔離を保ち,誘導式結合を防止する. |
| 接地仕様 | ケーブルシールドは,モニタリングモジュールの指定の限界を超えないように,端板の指定された接地点で終了しなければならない.シールドは,信号源端のみに接着し,またはシステム設計文書に規定されているように接着し,接着ループを回避する. |
| 換気 と 熱 の 散布 | モジュールの周りに少なくとも 30 mm の換気隙を保持する. |
| 設置後の試験 | 設置後,信号線とキャビネット・シャシーの間にショート・サーキットがないことを確認するために,点から点までの電気連続性試験を行います. |
| フィールドワイヤリングのラベル | すべてのフィールドワイヤリングは,スクリュー端末に接続する前に,回路図に従ってラベルを付けなければならない. |
メンテナンス 方法
| オンラインテスト | Mark VI システムは,振動モニタリングループを含む,保護システムのオンライン機能テストをサポートします.装置が動作している間,アラームとトリップロジックの整合性を検証できるようにする.. |
|---|---|
| 状態監視 | HMI (Human-Machine Interface) オペレーターステーションを通じて,操作者は振動レベル,1X振動振幅,相角などのリアルタイム情報を表示し,トレンド分析を行い,予測的なメンテナンスを実施する. |
| 誤り の 診断 | センサーの切断や 停電や 範囲外の信号などの異常を 検知するとメンテナンススタッフが問題を迅速に特定するのを助けるために,特定のアラームメッセージがHMIに生成されます.. |
よく 聞かれる 質問
IS200TVIBH2Bは校正が必要ですか?
このカードにはポテンチメーターがなく カリブレーションは必要ありません
このカードにはポテンチメーターがなく カリブレーションは必要ありません
IS200TVIBH2Bは Mark VIe シリーズのすべてのカードと互換性があるか?
VVIBカードを除いて,このカードはMark VIeシリーズの他のカードと互換性がない.
VVIBカードを除いて,このカードはMark VIeシリーズの他のカードと互換性がない.
IS200TVIBH2Bはどの軸速に対応する?
軸速は3000~3600rpmに及びます.より高い軸速には,より高いサンプル採取率が必要です.
軸速は3000~3600rpmに及びます.より高い軸速には,より高いサンプル採取率が必要です.
