IS220PTURH1A GEマーク VIe
| 起源の場所 | アメリカ合衆国 |
|---|---|
| ブランド名 | GE |
| 証明 | Certificate of Origin |
| モデル番号 | IS220PTURH1A |
| 文書 | GE-Mark-VIe-VIeS.pdf |
| 最小注文数量 | 1個 |
| 価格 | $4800 |
| パッケージの詳細 | オリジナルボックス包装 |
| 受渡し時間 | 5～7日 |
| 支払条件 | T/T |
| 供給の能力 | 1～99個 / 3～5日 |
商品の詳細
| ブランド | GE | モジュール番号 | IS220PTURH1A |
|---|---|---|---|
| カタログ | マークVIe | 販売価格 | 4800ドル |
| 状態 | 在庫あり | 起源 | アメリカ合衆国 |
| リードタイム | 3～5営業日 | ワレンティ | 1年 |
| 重さ | 1KG |
製品の説明

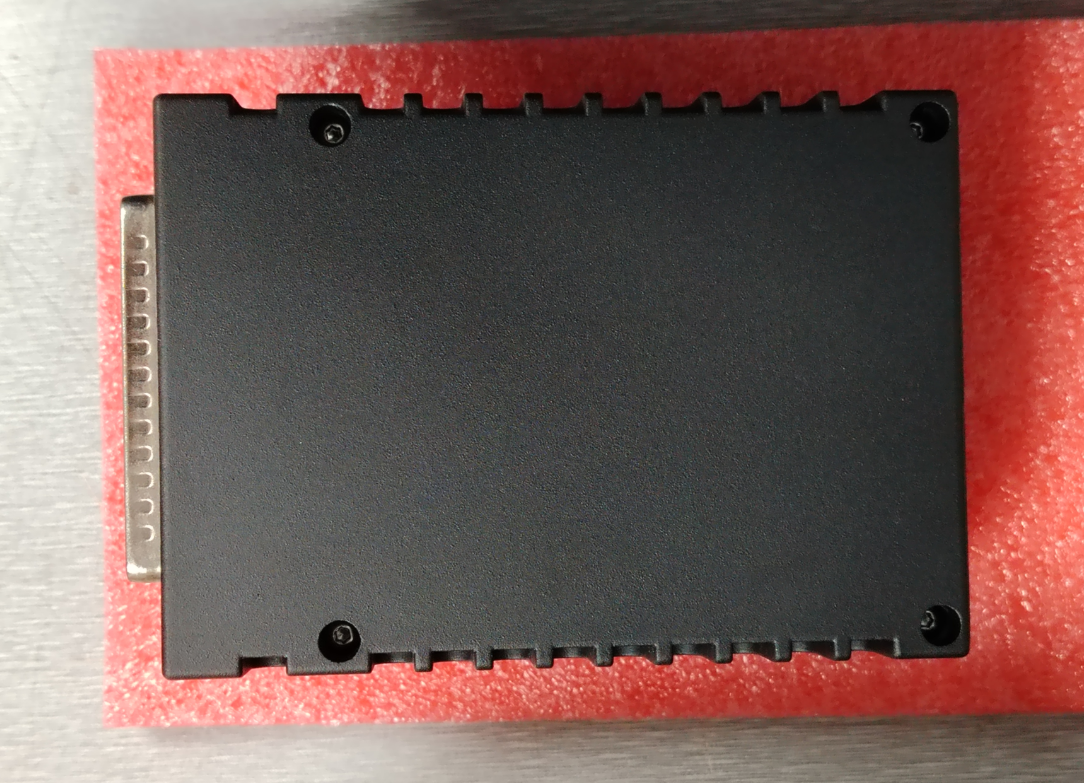

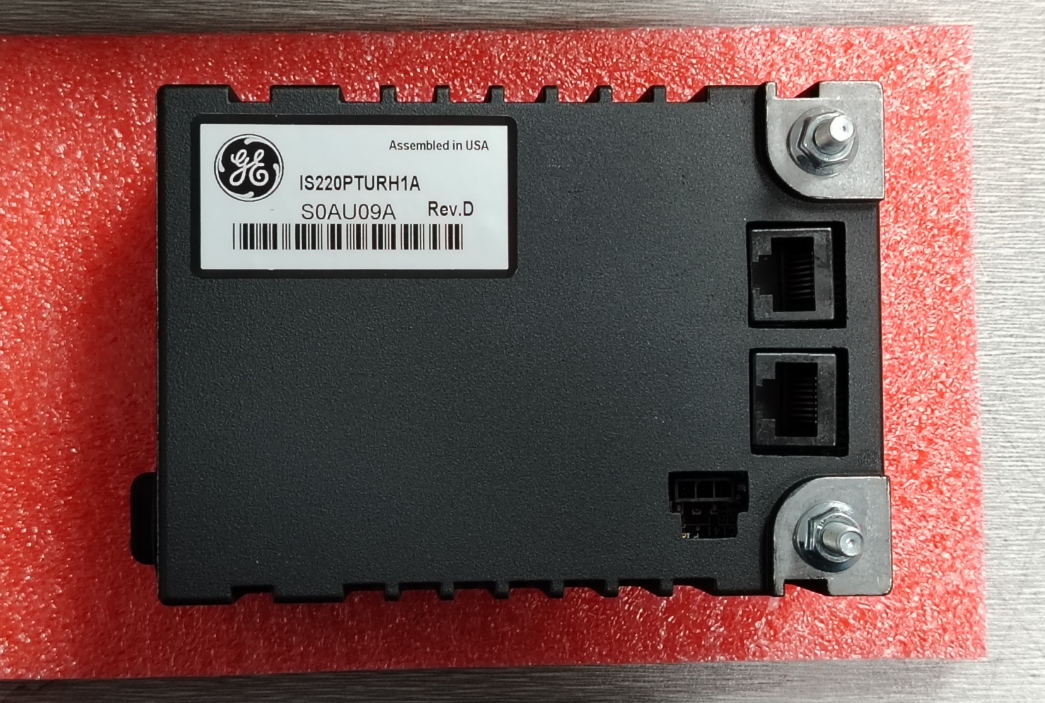

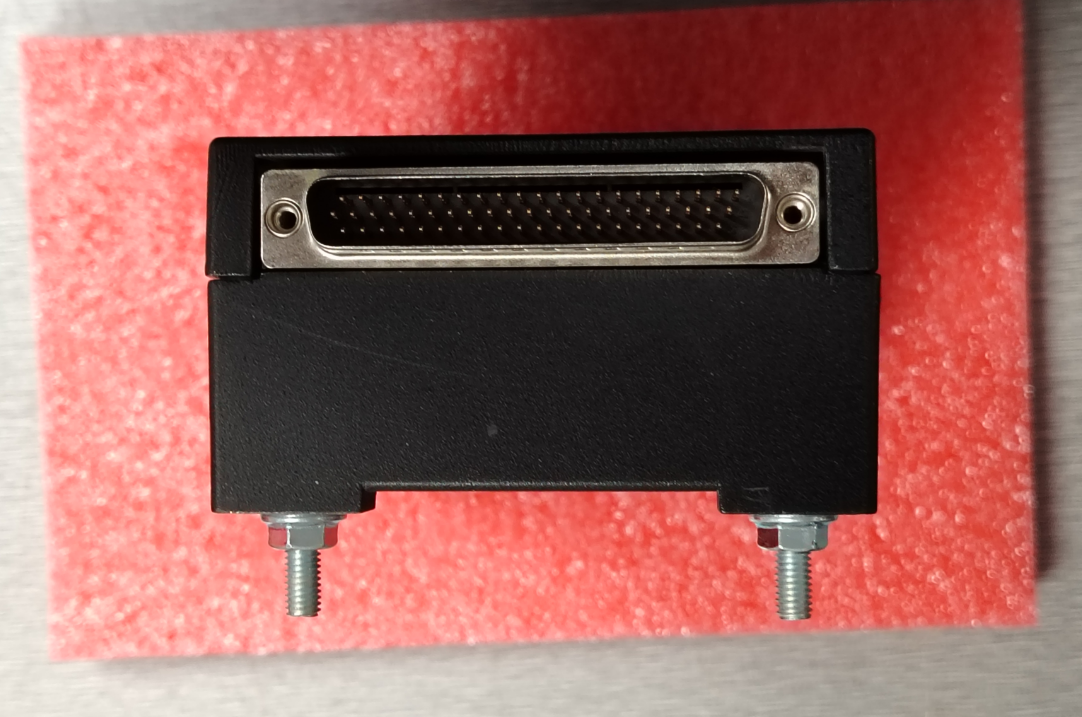

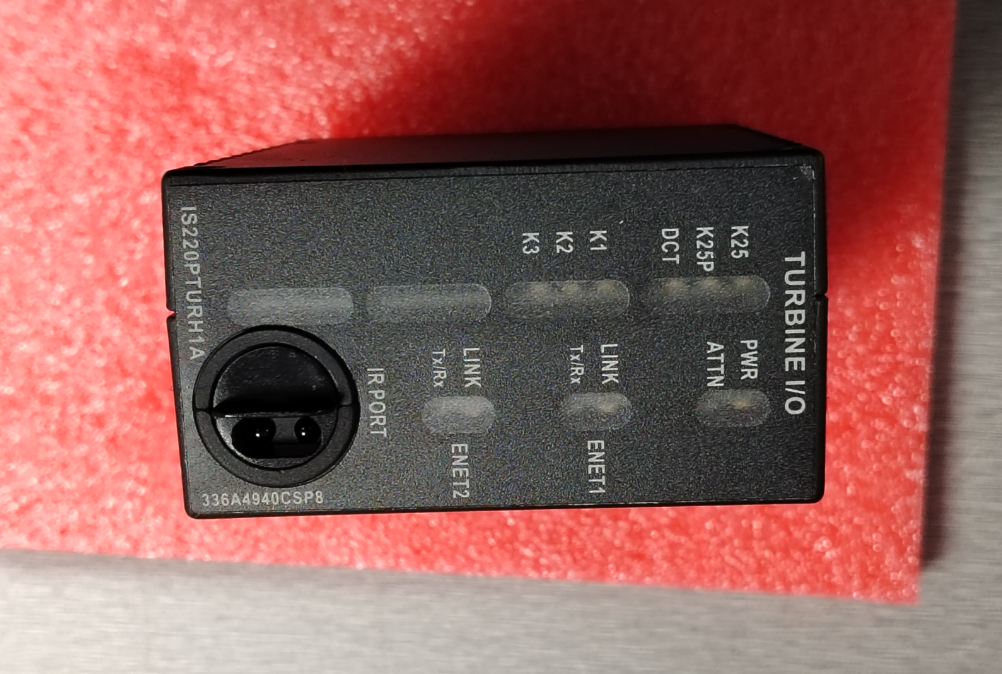

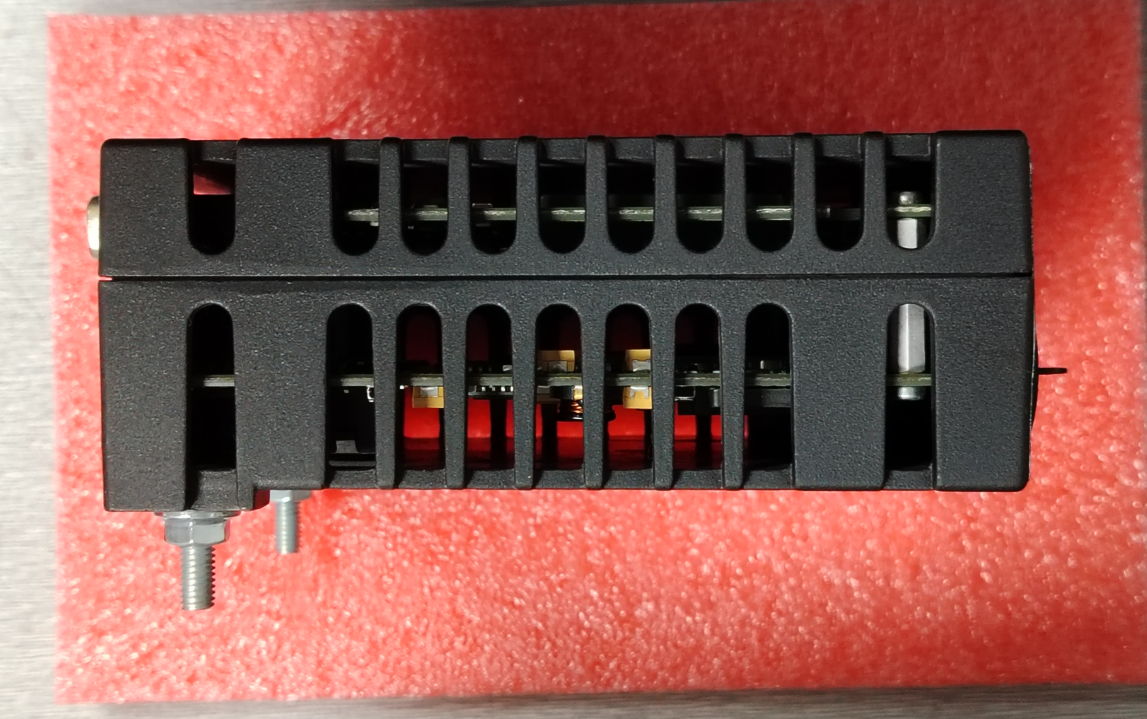

IS220PTURH1A GE マーク VIe
製品概要
IS220PTURH1A は、ゼネラル エレクトリック (GE) の Speedtronic Mark VIe シリーズ制御システム用に設計されたタービン保護モジュールです。メイン コントローラーから独立したハードウェア アーキテクチャ、高速応答時間、メンテナンスの容易さのおかげで、タービンの安全な動作を確保するための GE の Mark VIe 制御システムの中核コンポーネントとなっています。
このモジュールは専門的には「メイン旅行パッケージ」と呼ばれます。タービンの安全性の「最後の防御線」として機能するように設計されており、タービン制御端子台と 1 つまたは 2 つのイーサネット ネットワークの間に電気インターフェイスを提供し、データと制御信号の信頼性の高い送信を可能にします。特に、過速度保護や緊急停止など、タービンの安全性に直接関連するすべての重要な信号の処理を担当します。これは、発電、石油、化学などの重工業における安全保護戦略に不可欠な要素です。
主な特長
- 動作温度: -30°C ～ +65°C
- 保管温度: -40°C ～ +70°C
- 相対湿度: 5% ～ 95%、結露なきこと
- 防爆等級: クラス I ディビジョン 2 グループ A/B/C/D。 ATEX ゾーン 2 IIC T4 Gc
- 保護等級: モジュール自体は IP20。付属の制御盤はIP54以上の防爆盤でなければなりません。
- 取付方法：標準DINレール取付。 Mark VIe標準制御盤と互換性あり
製品使用上の注意事項
| 注意事項 | ガイドライン |
|---|---|
| 危険場所での設置および撤去のガイドライン | システムの通電中は、モジュールの抜き差しや端子接続の切断は絶対に行わないでください。爆発の危険を避けるため、操作を行う前に必ずシステムをシャットダウンし、電源を切断してください。 |
| 誘導負荷の配線 | 逆電圧によるモジュールの接点の損傷を防ぐために、ソレノイドバルブをトリガーする出力と並列にフライバック ダイオードを接続する必要があります。 |
| ケーブル仕様 | 防爆環境では、単一のセンサーケーブルの全長が 304.8 m を超えてはなりません。ケーブルのゲージは 24 ～ 12 AW である必要があり、銅導体の温度抵抗は ≥90°C である必要があります。 |
| 電源の制限 | 本質安全 (IS) 環境では、JPD シリーズ以外の電源を使用してモジュールに直接電力を供給してはなりません。 LVLC 電流制限配電パネルのみが許可されます |
| スペアパーツの交換 | 生産終了モデル IS220PTURH1A は、IS220YTURS1A (Mark VIeS セーフティ モジュール) に置き換えられました。ハードウェア端子は互換性がありません。改造するには、端子ブロックと構成ロジックを同時に交換する必要があります |
| 保管条件 | スペアパーツは -40 ～ 65°C の温度で保管してください。高湿度、ほこり、または強い電磁場の環境での長期保管は避けてください。 |
利点
- 極めて高い安全性：専用のメイン トリップ ユニットとして、メイン コントローラから独立したハードウェア ロジック アーキテクチャにより、タービンに最高レベルの安全保護が提供されます。
- 簡単なメンテナンス:「自動再構成」機能により、モジュール交換プロセスが大幅に簡素化され、ダウンタイムと人的エラーが削減されます。
- 高い信頼性:連続稼働向けに設計されており、過酷な産業環境でも安定性を維持し、市場で実証済みの成熟した製品です。
- 高度な統合:Mark VIe システムのネイティブ コンポーネントとしてシームレスな統合を可能にし、システムの整合性と互換性を確保します。
ケーススタディ
単一冗長性の Mark VIe システムを備えた製鉄所の 15 MW オンサイト蒸気タービンは、単一の IS220PTURH1A モジュールを使用してタービン速度と主蒸気弁からの緊急停止信号を監視します。
潤滑油圧の低下により、システムが複数の連動トリップを引き起こしました。このモジュールはトリップシーケンスを正確に記録し、機器故障の根本原因を追跡するための包括的なデータを提供します。古くなった診断対象外の輸入カードを交換することで、メンテナンスのためのダウンタイムが大幅に短縮されました。
製品仕様
| 仕様 | 詳細 |
|---|---|
| ブランド名 | ゼネラル・エレクトリック |
| モデル | IS220PTURH1A |
| カタログ | マークVIe |
| 総重量/出荷重量 | 2.2ポンド/35.2オンス/1kg |
| 梱包サイズ | 16cm×16cm×12cm |
| 原産国 | アメリカ合衆国 |
| HSコード | 8537101190 |
| リードタイム | 在庫あり |
| 出荷港 | アモイ |
| 支払い | T/T |
| 販売価格 | 4800ドル |
| 保証 | 12ヶ月 |
| リードタイム | 3～5営業日 |
| 宅配パートナー | DHL、UPS、TNT、フェデックス、EMS |
よくある質問
IS220PTURH1A は TTUR ボードを置き換えることができますか?
はい、IS220PTURH1A は、TTUR (タービン トリップ ユニット) ボードの代替として機能するように設計されています。
IS220PTURH1Aはどのボードに搭載されていますか?
IS220PTURH1A モジュールは、IS200TRPAH1A 専用端子台に取り付ける必要があります。
リレーや電磁弁の負荷が誤動作しやすいのはなぜですか?
フィールドアプリケーションでは、モジュールの出力端子が吸収保護回路（フリーホイーリングダイオードなど）なしでリレー、ソレノイドバルブ、コンタクタなどの誘導負荷を駆動するために使用される場合、これらの負荷はスイッチング周波数が高いため、簡単に逆起電力を生成し、出力端子の故障につながる可能性があります。機器がスパークせずに動作することを保証するために、誘導負荷の両端に並列に外部抑制ダイオードを接続することを強くお勧めします。
