IS200TDBSH6A GE Mark VI ディスクリート I/O シンプレックス ターミナル ボード
| 起源の場所 | アメリカ合衆国 |
|---|---|
| ブランド名 | GE |
| 証明 | Certificate of Origin |
| モデル番号 | IS200TDBSH6A |
| 文書 | GE-EX2000.pdf |
| 最小注文数量 | 1台のパソコン |
| 価格 | $2900 |
| パッケージの詳細 | オリジナルボックス包装 |
| 受渡し時間 | 5～7日 |
| 支払条件 | T/T |
| 供給の能力 | 1～99個 / 3～5日 |
商品の詳細
| ブランド | GE | モジュール番号 | IS200TDBSH6A |
|---|---|---|---|
| カタログ | マークVI | 販売価格 | 2900ドル |
| 起源 | アメリカ合衆国 | HSコード | 8537101190 |
| 状態 | 在庫あり | リードタイム | 3～5営業日 |
| 総重量/輸送重量 | 2.2 lbs / 35.2 oz / 1kg | 梱包サイズ | 16cm × 16cm × 12cm |
| 出荷港 | アモイ | ワレンティ | 1年 |
| 支払い | T/T | クリアーパートナー | DHL,UPS,TNT,FedEx,EMS |
製品の説明

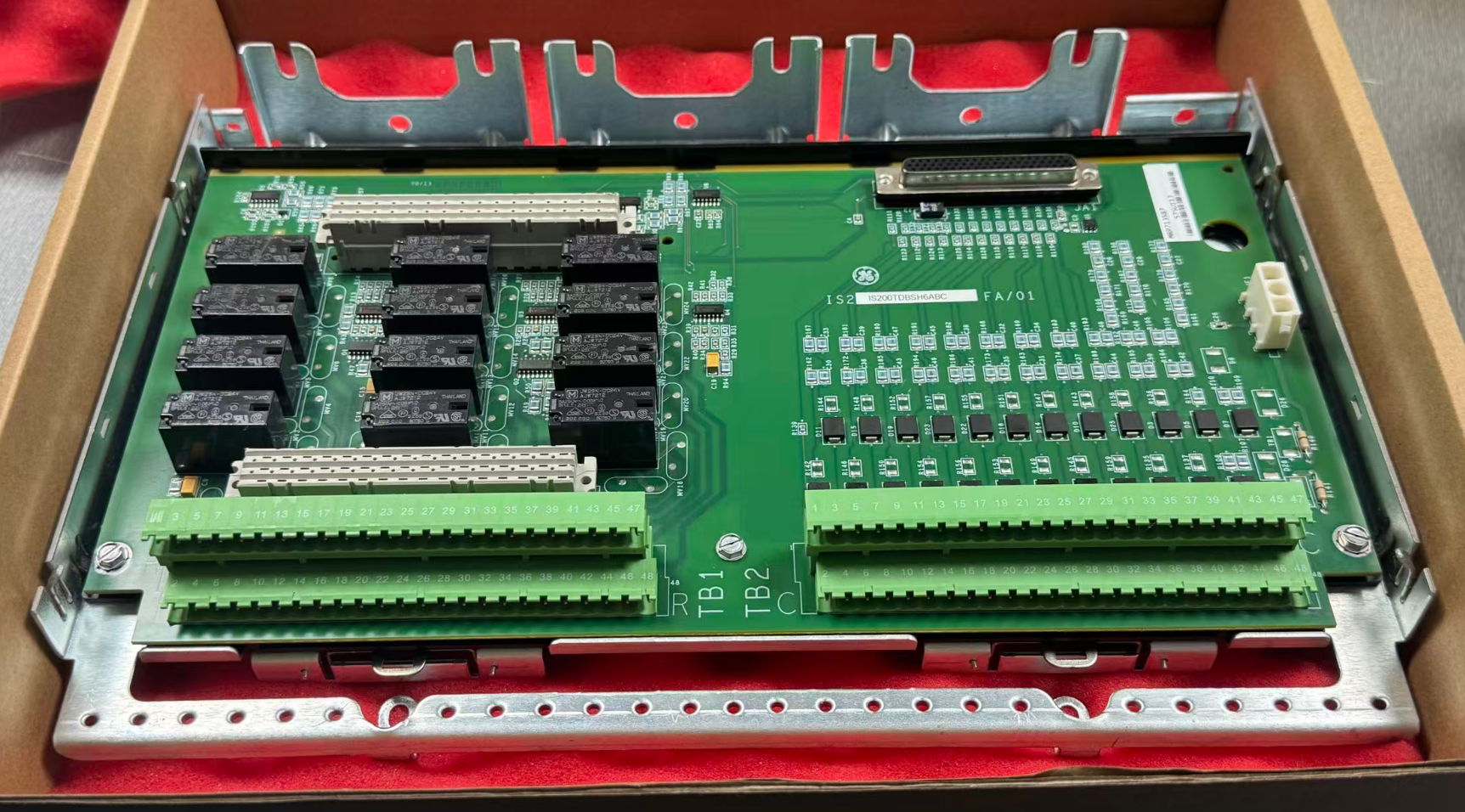

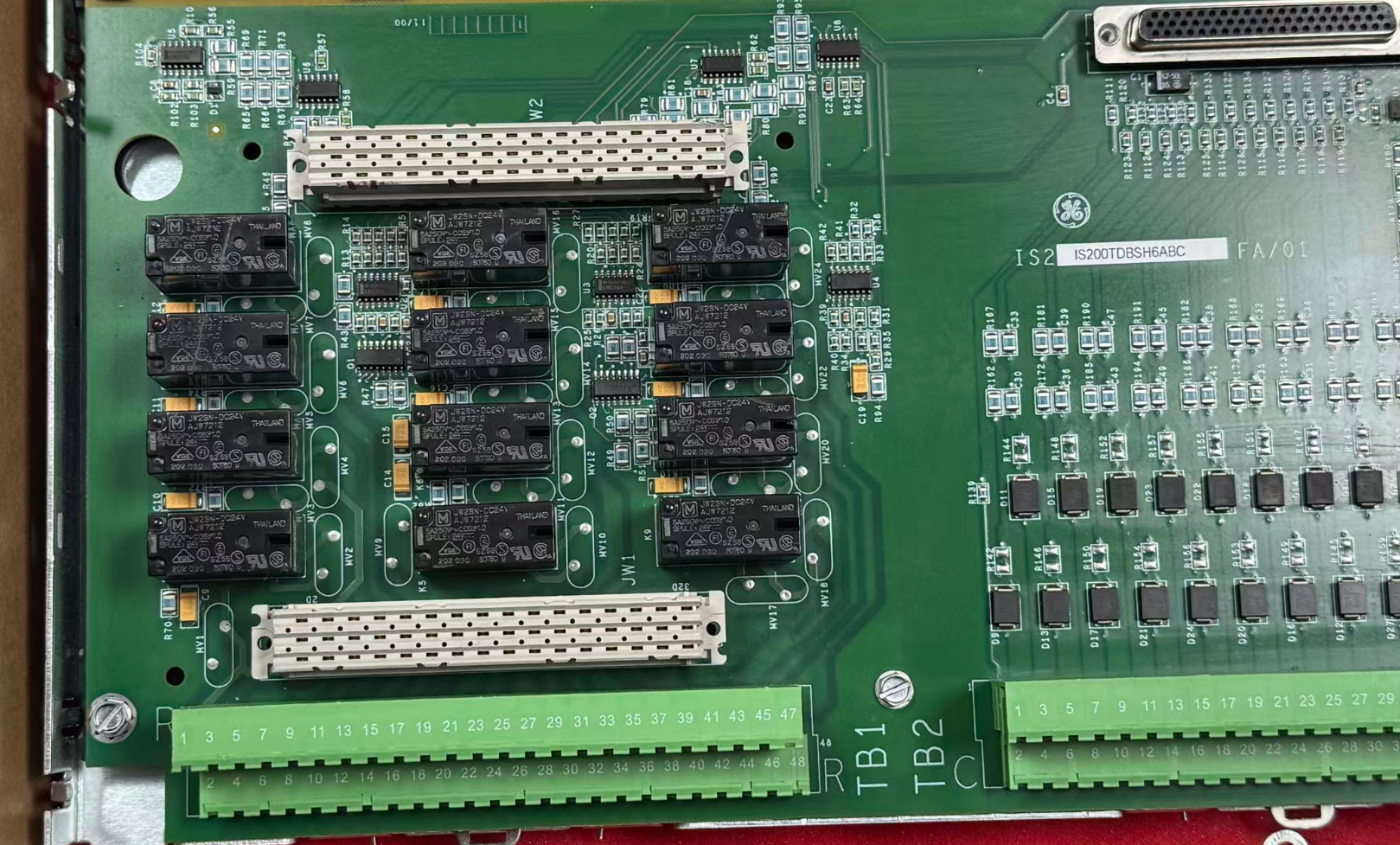

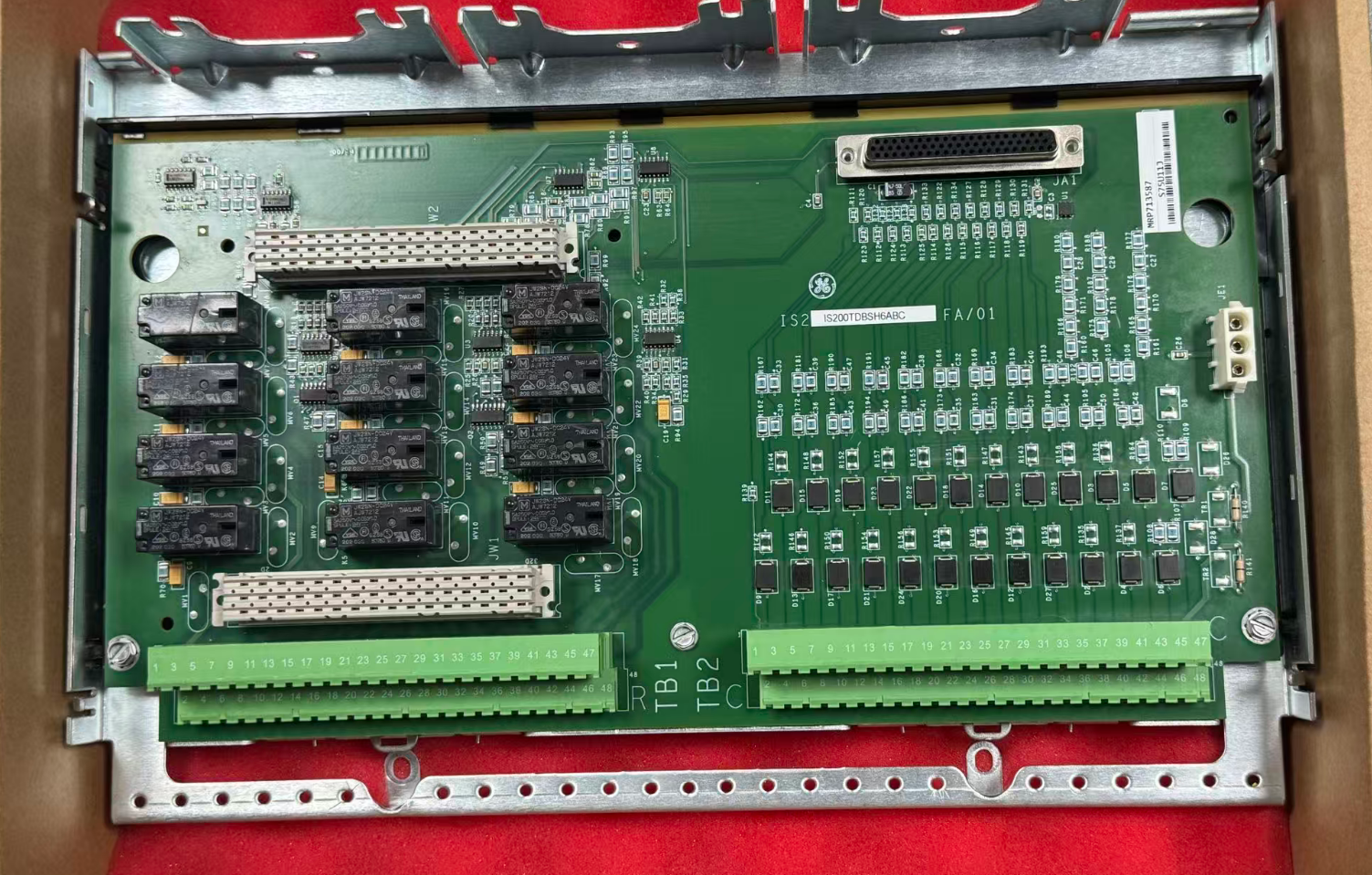

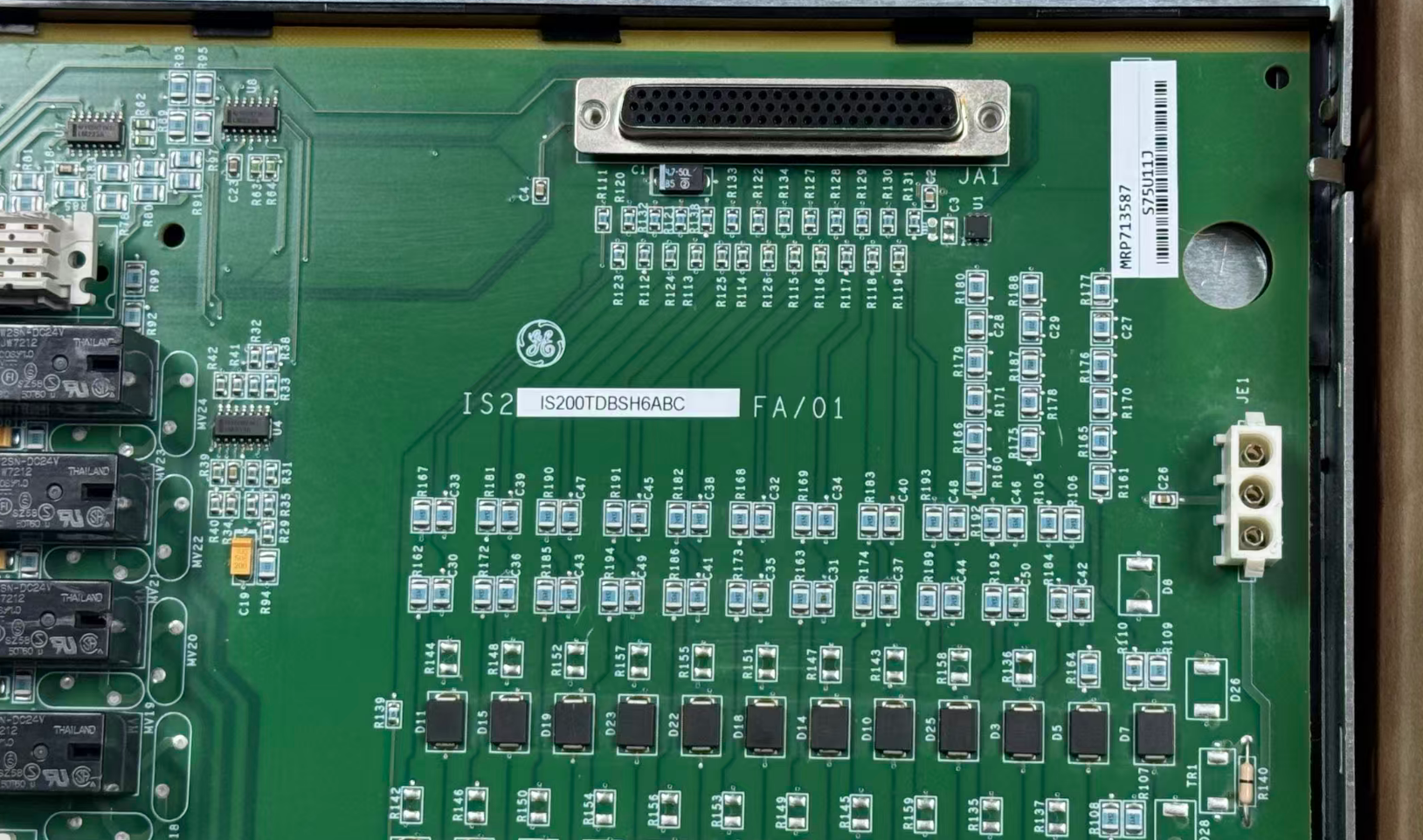

IS200TDBSH6A GE Mark VI ディスクリート I/O シンプレックス ターミナルボード
製品概要
GE IS200TDBSH6Aは,ディスクリート・シンプレックス・ターミナル・ボードである.物理的なインターフェースとして機能し,さまざまなフィールドベースのディスクリート・センサ (圧力スイッチなど) から論理信号を接続する.温度スイッチ制御システムに表示される.同時に,制御器の論理コマンドを 内部リレーで ドライコンタクト出力に変換し 磁気弁やコンタクタなどの外部アクチュエータを動かします.
このモデルはTMR (Triple Modular Redundant) バージョン,TDBTH6Aのシンプルな対称であり,安全性欠陥のないBOP (Balance of Plant) と補助回路のために設計されています."6A"の形状は重要だ;これは125V直流互換性を表し,特に125Vトランジエントのために設計された電圧分割器と金属酸化バリスター (MOVs) を搭載し,24Vバージョン (後置き"H2A") から区別する.
テクニカル仕様
- 入力チャネル: 24チャネル,グループ隔離 (ドライコンタクト対応)
- 入力濡れ電圧:100~145V DC (名目125V DC)
- 出力チャネル: 12 形式 C SPDT リレー
- コンタクト評価: 0.6 A @ 125 V DC / 3.15 A @ 24 V DC / 120 V AC
- 論理電源: +5V DC (PDIO パックから)
- フィールド電源:外部の125V DC (ユーザーから供給される)
- 隔離電圧:1500 Vrms (チャンネルからバックプレーン)
- 動作温度: -30°Cから+65°C
- 相対湿度: 5~95% RH (不凝縮)
- 固定:DINレールまたは平面の固定
ドキュメント
主要 な 利点
- このモデルはTMRバージョンのシンプルな代替として機能し,非重要なループでTMRハードウェアの必要性を排除します.TMRバージョンと比較して約50%削減し,同時にキャビネットコストとスペアパーツの在庫を削減.
- 発電所で一般的に使用される125V直流フィールドデバイスを直接サポートし,外部信号変換器の必要性をなくし,システムアーキテクチャを簡素化します.
- 設計では,高度な統合の代わりに,離散な部品を使用し,将来の保守および特定の部品の交換のためにより柔軟性を提供します.
- 工業用温度範囲を広げるため 発電所の厳しい環境にも 耐えるように設計されています高い信頼性と耐久性を確保する.
- オンラインホットスワップをサポートし,搭載されたEEPROMを使用してチャネルタイプを自動的に識別し,端末ブロックをわずか3分で交換することができます.
日常 メンテナンス
- 化学腐食または物理的な損傷による回路板のショート回路を防ぐために,定期的にコンフォームコーティングの整合性を検査
- Utilize the system's built-in hardware filtering and noise suppression diagnostic functions to regularly monitor input/output signal quality and identify potential sources of electromagnetic interference
- 設備の停電期間中に メンテナンスのためDINレールクリップやマウントスクリューの密度を確認し,最適な熱散と保温性能を確保するためにボード表面から蓄積した塵を除去する
ケース 研究
大規模な複合サイクル発電所で,エンジニアチームは,高周波の騒音が誤ったシャットダウンアラームを誘発するのを防ぐために,コアI/OターミナルをIS200TDBTH6Aモデルにアップグレードしました.
ユニットの優れたハードウェアフィルタリングと12V RMS AC電圧抑制機能のおかげで,高周波ノイズは効果的に隔離され,信号伝送精度は100%に上昇しました.
改装後,工場は誤報による計画外の停止のリスクをなくし,安定したリレー出力によって補助機器の正確な制御も達成しました.ユニットの全体的な運用効率と安全性を著しく向上させる.
よく 聞かれる 質問
IS200TDBSH6Aはホットスワップ可能ですか?
そう,ボードは,修理までの平均時間 (MTTR) を短縮するためにホットスワッピングをサポートするように設計されています.
IS200TDBSH6Aの"H6A"の後尾は何を表すのか?
"6A"の後置きは125V DC互換性を示しています.ボードには,特異的に125Vトランジエントのために設計された電圧分割器とMOVワリスターが含まれています."H2A"は24V直流のバージョンを表す..
より多くのリレー出力が必要なら システムを拡張できるのか?
IS200TDBTH6Aは リレー拡張カード用の スロットで設計されています特定の要件に基づいてリレー出力チャネルを追加し,システムの制御能力を増加させる.
