IS420YAICS1B GEマーク VIe

IS420YAICS1Bの主な機能は,I/Oイーサネットとアナログ入力/出力端末ブロックの間の電気インターフェースを確立することです.フィールドセンサー信号と制御システム間のデータ交換を可能にする.

物理的な世界からの 温度,圧力,振動,液体のレベルなどの アナログ信号を 制御器で処理できる デジタル信号に正確に変換します制御器のデジタルコマンドを アナログ信号に変換して 動作装置を動かす.

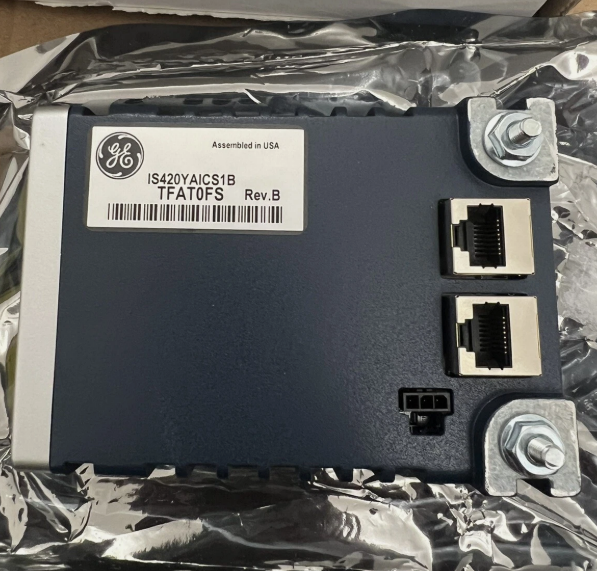

通信レベルでは,制御システムのIONetネットワークに直接接続できる2つのRJ45イーサネットインターフェイスで装備され,デジーチェーンまたはスタートポロジーをサポートします.この設計は,主制御キャビネットの位置によって制限されるI/Oモジュールから解放真の分散制御を実現するために,工場全体に展開できるようにします.

このモジュールはQNX Neutrinoリアルタイムオペレーティングシステムで動作し,1.6 GHz AMD Gシリーズのデュアルコアマイクロプロセッサと2GBのDDR3メモリを搭載しています.強力なデータ処理能力を提供.

• 10 アナログ入力と 2 アナログ出力をサポート

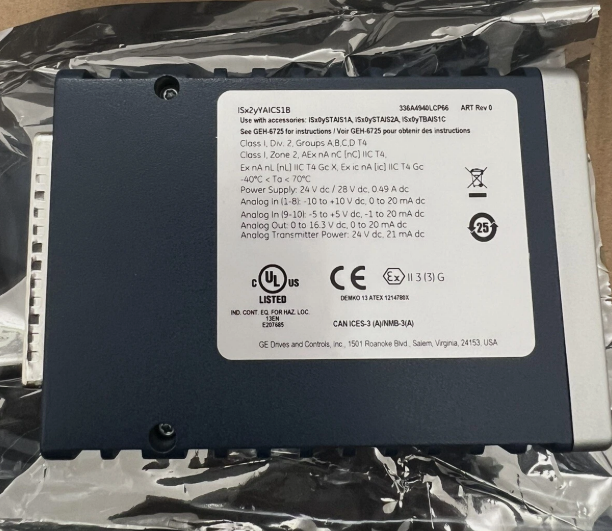

• 16ビットADC,入力精度は全スケールの0.1%と出力精度は±0.5%
• シンプレックスとTMR (トリプルモードリダンシー) の動作モードをサポート
• 総合的な自己診断能力
• 動作温度: -40°Cから+70°C
• 高品質の材料で,耐腐蝕性や耐湿性向上のためにコンフォームコーティング

• 設置点検:インストール前に端末ブロックが安全にインストールされていることを確認します.イーサネットポートの近くにあるストッドを使用してモジュールをマウントブレーケットに固定します.

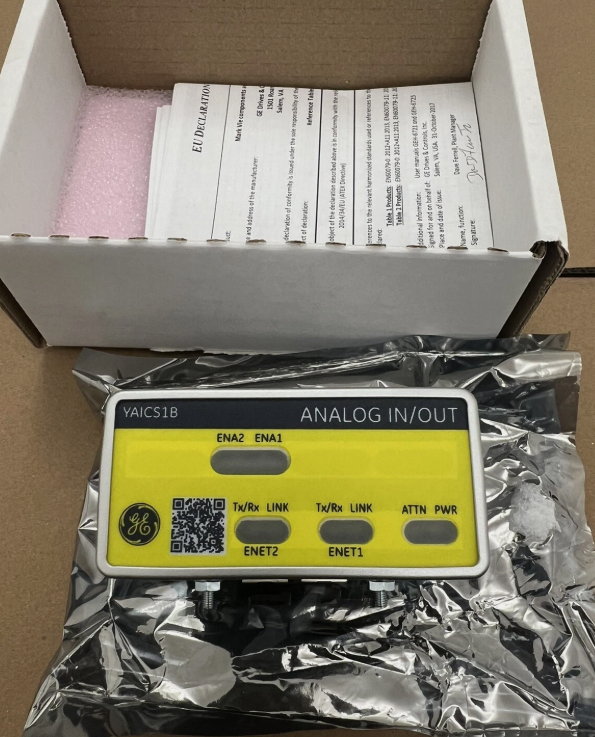

• LED インディケーターモニタリング:モジュールのフロントパネルのLEDの状態を定期的に確認し,正常な動作を確認する.
• ワイヤリングと接続の定期的な検査DC-37ピンコネクタとイーサネットインターフェイスの信頼性に注意して,ワイヤリングとコネクタを緩やか,酸化,または腐食のために定期的に検査します.
• 固件・ソフトウェアの更新:GEのファームウェアやソフトウェアの更新について 最新の機能強化やセキュリティパッチを 把握してください
• メンテナンス記録管理計画 を 最適化 し,故障 の 傾向 を 分析 する ため,すべての 保守 や 修理 活動 の 詳細 な 記録 を 保持 する.
• 自動診断機能を使用する:フラッシュメモリ,RAM,イーサネットポート,プロセッサハードウェアの状態を監視するために包括的な自己診断機能を使用します.

発電所のガスタービン補助機械システムで,IS420YAICS1Bモジュールは,ローカル制御キャビネットの振動と温度モニタリングのために成功裏に展開されました.高度に統合された設計と ± 10V 加速計信号のサポートにより,振動センサーと熱対からの信号を正確に取得できます設備の状態の監視と予防保守のための信頼できるデータを提供する.

このモジュールはコンプレッサーの停止検出をサポートしていますか?
いや,このモジュールではコンプレッサーの停止検出がサポートされない.

モジュールが端末ブロックに 接続されるのは?
モジュールは,TBAIのようなアナログ端末ブロックに接続し,底部にあるDC-37ピン接続器を介して接続する.

TMRの構成には何つのモジュールが必要ですか?
TMR (Triple-Mode Redundancy) 構成には 3 つの I/O パッケージが必要です. シンプルな構成には 1 つのみが必要です. すべての TMR モジュールは同じハードウェア バージョンでなければなりません.

このモジュールの保証期間は?
通常,オリジナル製品の保証期間は12ヶ月です.
