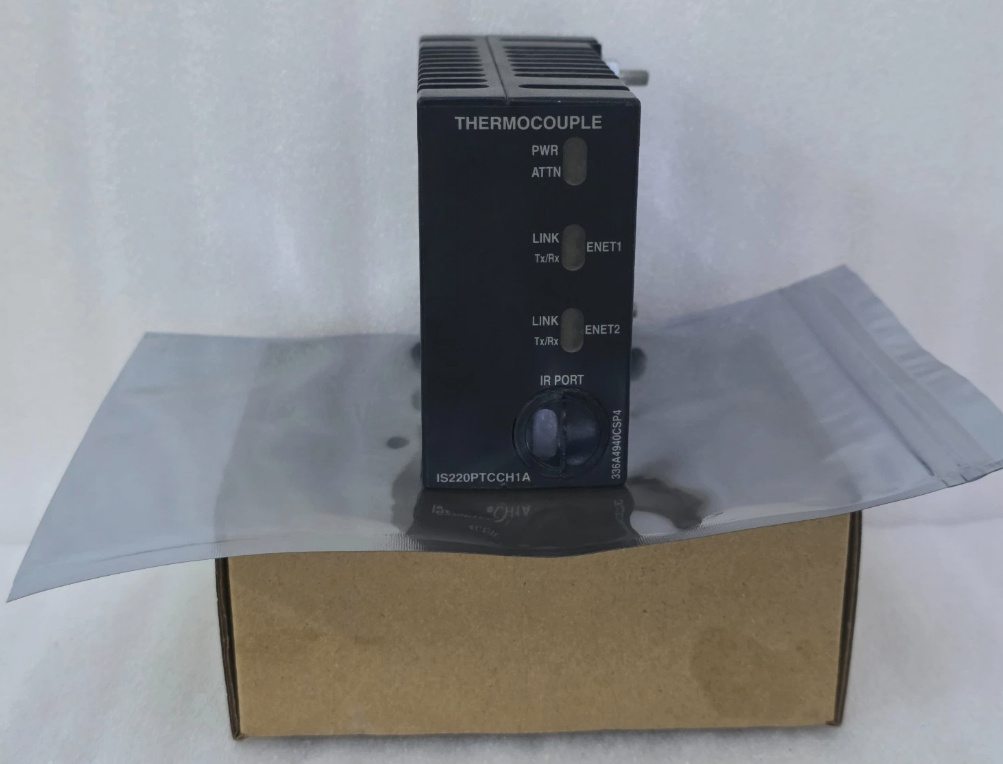

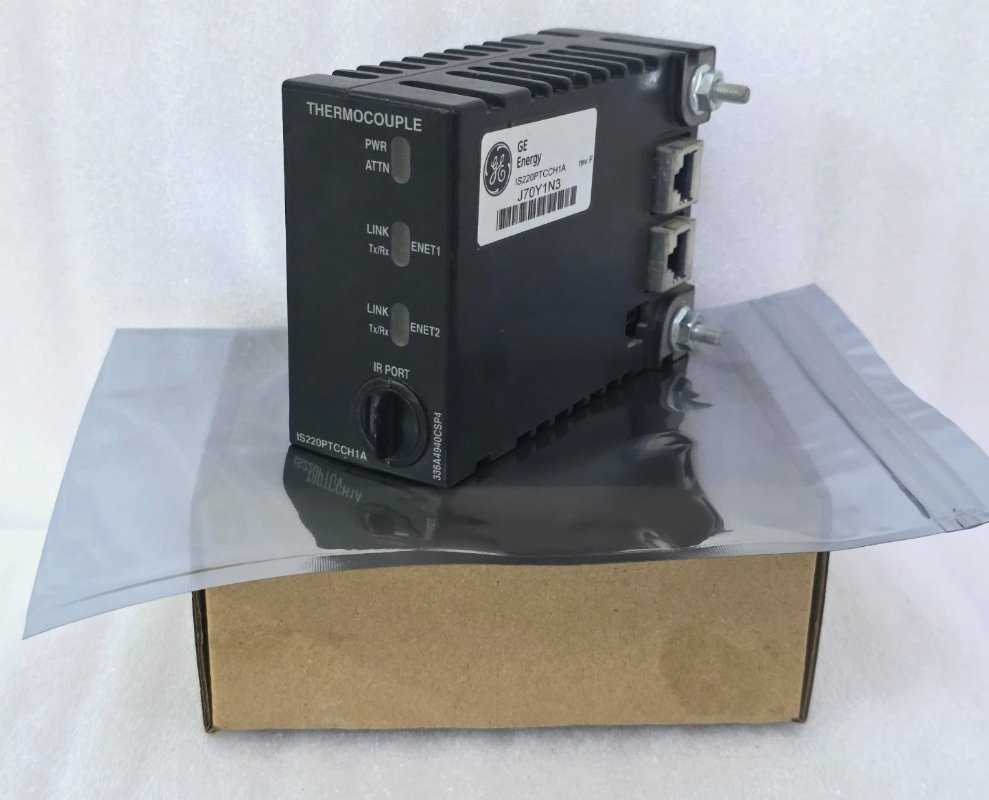

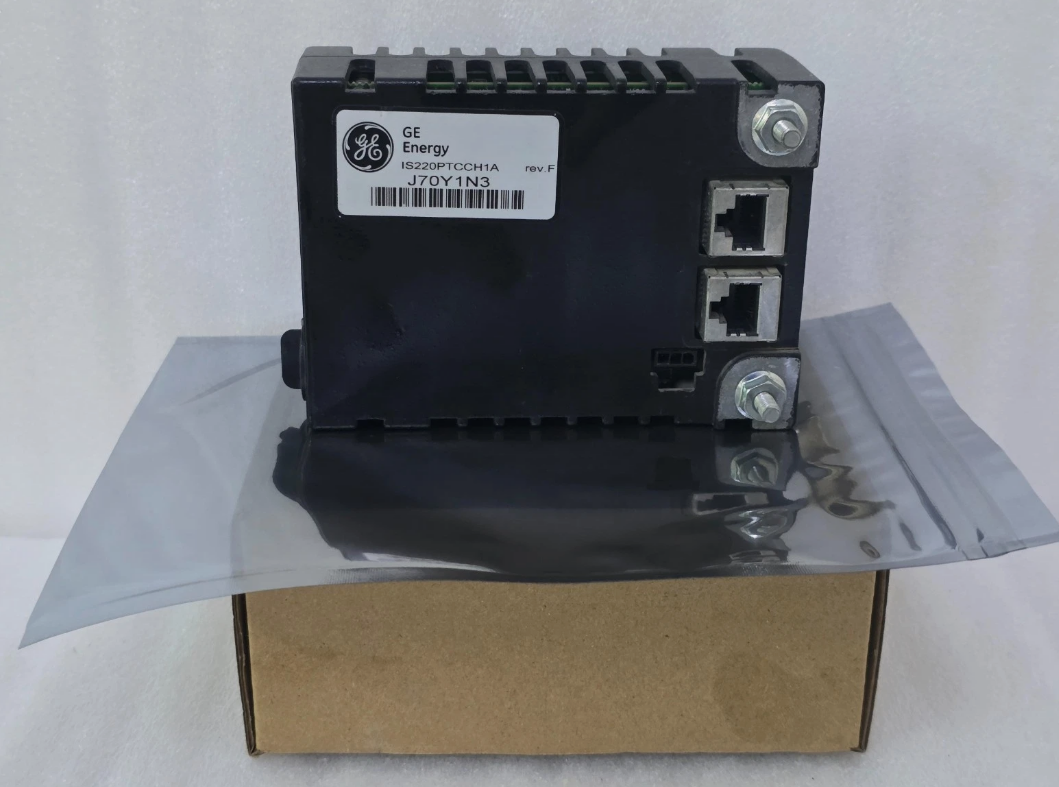

IS220PTCCH1A GEマーク VIe
| 起源の場所 | アメリカ合衆国 |
|---|---|
| ブランド名 | GE |
| 証明 | Certificate of Origin |
| モデル番号 | IS220PTCCH1A |
| 文書 | GE-Mark-VIe-VIeS.pdf |
| 最小注文数量 | 1台のパソコン |
| 価格 | $5000 |
| パッケージの詳細 | オリジナルボックス包装 |
| 受渡し時間 | 5～7日 |
| 支払条件 | T/T |
| 供給の能力 | 1～99個 / 3～5日 |
商品の詳細
| モジュール番号 | IS220PTCCH1A | ブランド | GE |
|---|---|---|---|
| カタログ | マークVIe | 販売価格 | 5000ドル |
| 状態 | 在庫あり | 起源 | アメリカ合衆国 |
| リードタイム | 3～5営業日 | ワレンティ | 1年 |
| 重さ | 1KG | ||
| ハイライト | 16ビットA/Dコンバータ 熱電対入力モジュール,デュアルチャネル冗長イーサネット GE Mark VIe モジュール,センサー自動認識温度信号モジュール |
||
製品の説明
IS220PTCCH1A GE Mark VIe
IS220PTCCH1Aは、ガスタービンおよび蒸気タービン制御システムにおける温度信号取得専用に設計された熱電対入力モジュールです。このモジュールは、熱電対センサーによって生成される微弱なミリボルトレベルの電圧信号を高精度なデジタル温度データに変換し、デュアルイーサネットチャネルを介してリアルタイムでコントローラーに送信します。
このボードは、統合された「プロセッサボード + 取得ボード」アーキテクチャを採用しており、内蔵のBPPxプロセッサボードと専用の熱電対取得ボードを備えています。モジュールはコンパクトな金属製エンクロージャーに収められており、内蔵の冷接点補償、自動センサー認識、およびEEPROMストレージ機能を備えています。
Mark VIe分散I/Oレイヤーで動作するこのモジュールは、デュアルチャネル冗長イーサネットを介してコアプロセッサと通信し、温度データ送信における高い信頼性を確保します。そのコア設計ロジックは、微弱信号増幅と冷接点補償を中心に据え、高精度16ビットA/Dコンバーターと差動マルチプレクサを組み込んで、熱電対からの微細な電圧変化を正確に捉えます。
主な特徴
- 3つの冗長構成モード（シングル、デュアル、TMR）をサポート
- 2ミリ秒以内に断線、逆接続、短絡を検出
- 自動センサー認識により、コミッショニングの複雑さを軽減
- フロントパネルLEDと赤外線診断ポートにより、多層のローカル診断機能を提供
- 正確な冷接点補償を実行
- 熱電対タイプと極性の自動識別をサポート
- チャンネルあたり100Hzの独立したサンプリングレートにより、10ミリ秒以内の急激な温度変化を捉える
製品仕様
| ブランド名 | ゼネラルエレクトリック |
|---|---|
| モデル | IS220PTCCH1A |
| カタログ | Mark VIe |
| 総重量 | 2.2ポンド / 35.2オンス / 1kg |
| 梱包サイズ | 16cm x 16cm x 12cm |
| 原産国 | アメリカ合衆国 |
| HSコード | 8537101190 |
| リードタイム | 在庫あり |
| 出荷港 | 厦門 |
| 支払い | T/T |
| 販売価格 | 5000ドル |
| 保証 | 12ヶ月 |
| リードタイム | 3〜5営業日 |
| 配送パートナー | DHL、UPS、TNT、FedEx、EMS |
適用事例
中国北西部の大規模石炭化学コンプレックスの発電所において、GE 9EガスタービンのMark VIe制御システムとプラント全体のExperion DCSシステムを深く統合し、集中監視と負荷最適化を可能にする必要がありました。
このプロジェクトでは、IS220PTCCH1Aがガスタービン排気温度や軸受温度などの主要パラメータの取得を担当します。その安定したModbus TCP/IPリンクは、温度データをDCSシステムにリアルタイムで送信することを保証し、ガスタービンとDCS間の通信ボトルネックを解消します。
構成と互換性
| 互換性のあるモジュール | 機能説明 |
|---|---|
| IS200TBTCH1B | 熱電対端子台（TMR構成）; IS220PTCCH1Aと組み合わせて使用すると、12チャンネルのTMR冗長入力を提供します |
| IS200TBTCH1C | IS220PTCCH1A専用のシングル端子台。熱電対配線を容易にするための色分けされた端子と内蔵サージ保護を備えています |
| IS220PTCCH1B | アップグレードされたモジュール。IS220PTCCH1Aの交換またはアップグレードオプションとして利用可能です |
| IS220PRTDH1A | RTD入力モジュール。抵抗温度検出が必要なアプリケーション向け |
| IS220PMMH1A | マスター制御ボード。IS220PTCCH1Aと組み合わせて、完全なMark VIe制御アーキテクチャを形成します |
| IS220PPRAH1A | 保護モジュール。IS220PTCCH1Aと組み合わせて使用すると、温度関連の保護ロジックを実装します |
よくある質問
IS220PTCCH1Aはいくつの熱電対入力チャンネルをサポートしていますか？
シングル構成では、モジュールは12の独立した熱電対入力チャンネルを提供します。TBTCH1C端子台と組み合わせて使用すると、デュアルパック構成は24チャンネルに拡張できます。TMR構成（TBTCH1B端子台を使用）では、12チャンネルを提供します。
このモジュールはどのような種類の熱電対をサポートしていますか？
IS220PTCCH1Aは、J、K、T、E、R、S、B、Nを含むさまざまな標準熱電対タイプ、および-8mVから+45mVの範囲のミリボルト信号入力をサポートしています。
モジュールの測定精度はどのくらいですか？
モジュールは、±0.25°F（約±0.14°C）の一貫性誤差と0.1°Cの分解能を持つ16ビットA/Dコンバーターを使用しています。冷接点補償の精度は±0.5°Cです。
このモジュールの保証期間はどのくらいですか？
通常、オリジナル製品の保証期間は12ヶ月です。
