IS200JPDGH1B GE Mark VI
| 起源の場所 | アメリカ合衆国 |
|---|---|
| ブランド名 | GE |
| 証明 | Certificate of Origin |
| モデル番号 | IS200JPDGH1B |
| 文書 | GE Mark VI.pdf |
| 最小注文数量 | 1個 |
| 価格 | $1500 |
| パッケージの詳細 | オリジナルボックス包装 |
| 受渡し時間 | 5～7日 |
| 支払条件 | T/T |
| 供給の能力 | 1～99個 / 3～5日 |
商品の詳細
| ブランド | GE | モジュール番号 | IS200JPDGH1B |
|---|---|---|---|
| カタログ | マークVI | 販売価格 | 1500ドル |
| 状態 | 在庫あり | 起源 | アメリカ合衆国 |
| リードタイム | 3～5営業日 | ワレンティ | 1年 |
| 重さ | 1KG | ||
| ハイライト | 40 A 最大電流配電カード,28 VDC 入力電源ジャンパ配電カード,コンフォーマルコーティング配電カード |
||
製品の説明

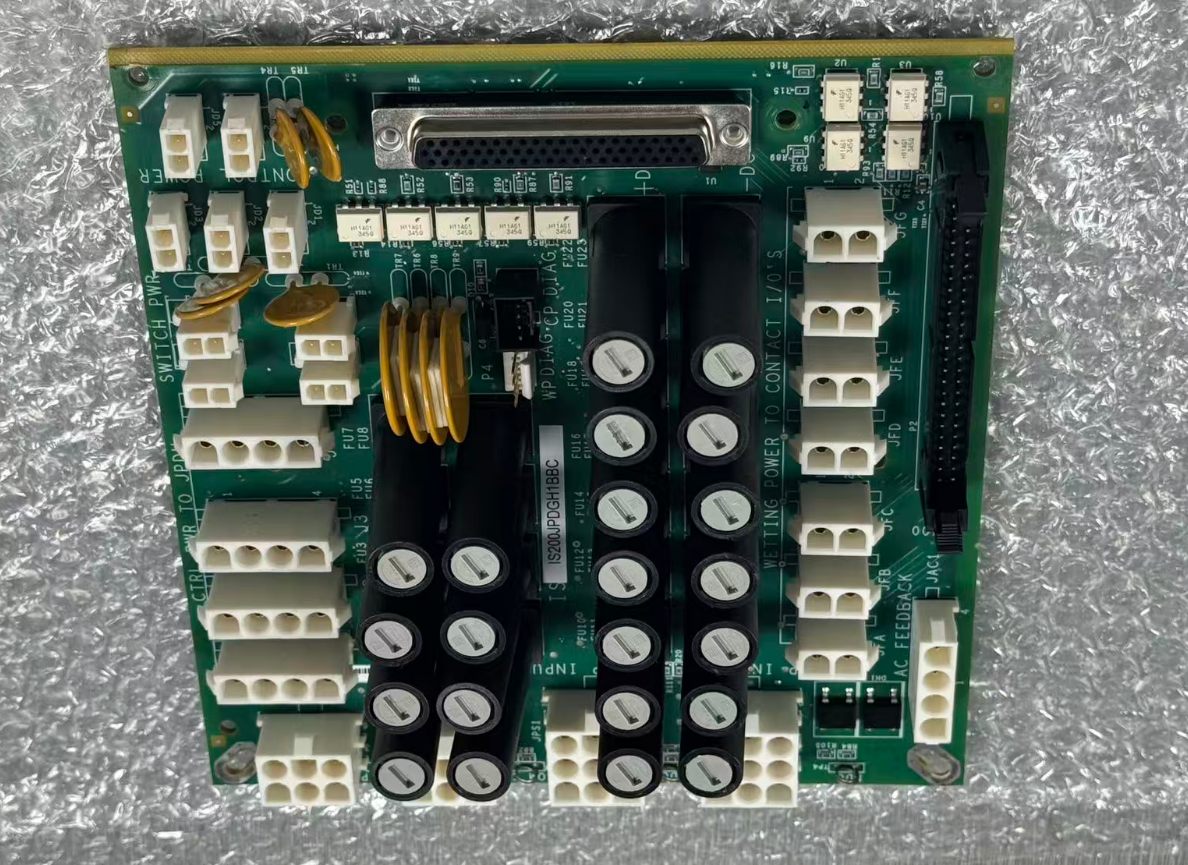

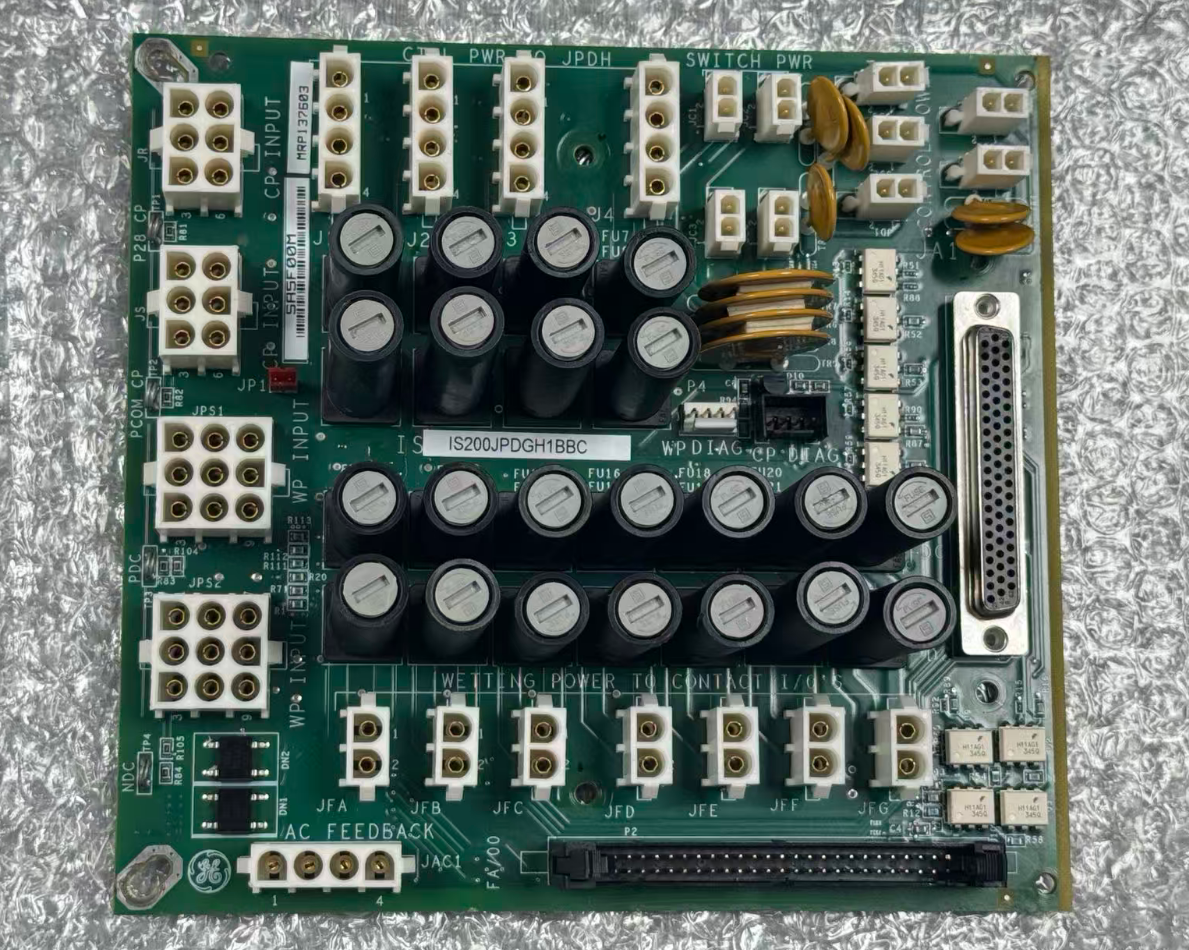

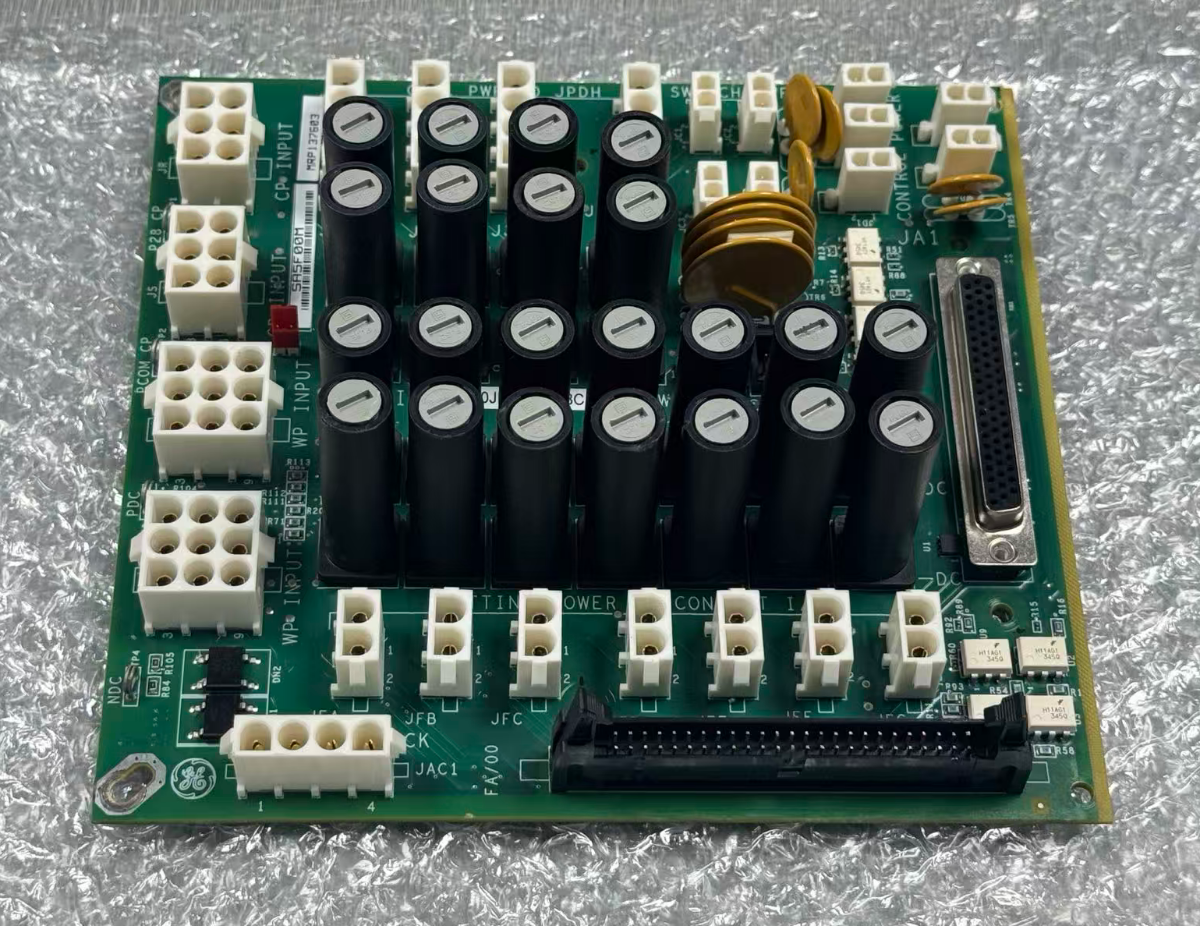

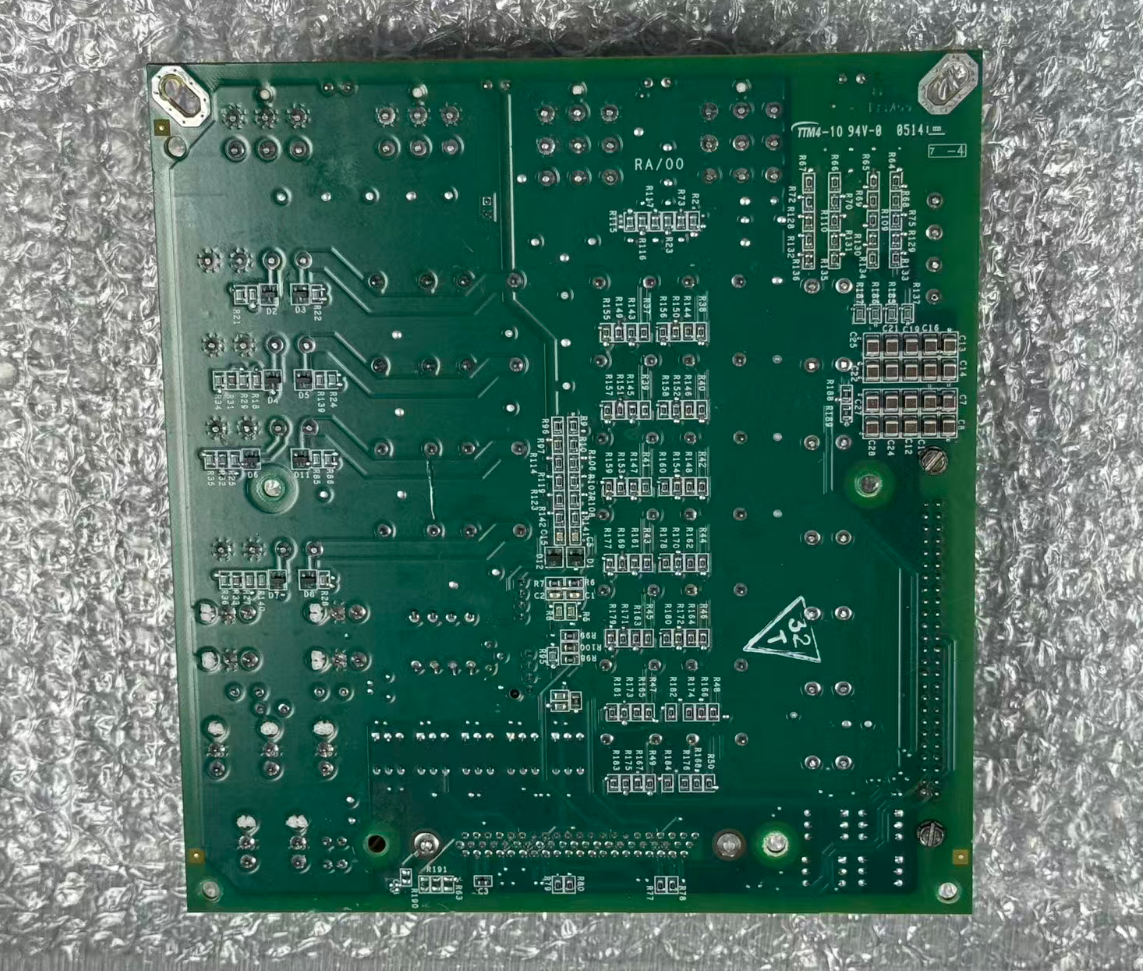

IS200JPDGH1B GE Mark VI
製品概要
この IS200JPDGH1B は、PDM（電源分配モジュール）サブシステムの主要コンポーネントであるジャンパ電源分配カード（JPDG）です。エンジン制御キャビネットの電源分配モジュール内に設置され、外部から供給される制御電源とウェットコンタクト電源を、キャビネット内の複数のI/Oカード、端子台、プロセッサモジュールに分配します。システム全体の電源伝送の中央ハブとして機能します。
IS200JPDGH1B は、LEDチャンネルステータスインジケータを搭載しており、現場の点検担当者はマルチメータで個別に測定することなく、各出力チャンネルの動作状態を直感的に把握できます。このカードはJPDGシリーズの一部であり、IS200JPDGH1AやIS200JPDGH1ABDなどの他のモデルとコアアーキテクチャを共有しています。主な違いは、ハードウェアのリビジョンレベルと強化された診断機能にあります。
製品詳細
| ブランド名 | ゼネラル・エレクトリック |
| モデル | IS200JPDGH1B |
| カタログ | Mark VI |
| 総重量 / 輸送重量 | 2.2 lbs / 35.2 oz / 1 kg |
| 梱包サイズ | 16 cm x 16 cm x 12 cm |
| 原産国 | アメリカ合衆国 |
| HSコード | 8537101190 |
| リードタイム | 在庫あり |
| 出荷港 | 厦門 |
| 支払い | T/T |
| 販売価格 | $1500 |
| 保証 | 12ヶ月 |
| リードタイム（納期） | 3～5営業日 |
| 配送パートナー | DHL, UPS, TNT, FedEx and EMS |
主な特徴
- 製品タイプ: ジャンパ電源分配カード（JPDG）
- 機能略称: JPDG
- 最大電流: 40 A
- 入力電源: 28 VDC制御電源（デュアルチャンネル冗長）
- ドライコンタクト電源: 24 / 48 VDC
- AC監視: 2チャンネル（115 V / 230 V AC）
- 出力チャンネル: 複数の独立したヒューズ付き出力
- 動作温度: -30℃～+65℃（標準温度バージョン）
- PCBコーティング: コンフォーマルコーティング
- 取り付け方法: キャビネットバックプレーン / DINレール
システム構成
IS200JPDGH1B は、システム内で以下のコンポーネントと組み合わせて使用する必要があります。
- IS200JPDMG1A: 40 Aのバスバーを備えたメイン分配パネル。JPDGH1Bに28 VDCの上流入力を供給します。
- IS200JPDSG1A: デュアル冗長選択ボード。JPDGH1Bのアップストリームバスバーの自動切り替えを提供します。
- IS200JPDFG1A: EMIフィルターボード。伝導干渉を低減するために、JPDGH1Bの上流に直列に接続できます。
- IS200JPDPG1A: 10 Aのブランチボード。JPDGH1Bの下流の二次分配に使用されます。
- I/Oパックシリーズ（例: IS220PAICH1B, IS220PDIAH1Bなど）: JPDGH1Bを介して制御電源とウェットコンタクト電源を取得します。
定期メンテナンス手順
| 手順 | 説明 |
|---|---|
| LED点検 | 緑色のライトは正常な動作を示します。赤色のライトは、下流の短絡、過負荷、またはヒューズ切れを示します。それに応じて確認してください。 |
| 四半期ごとの電圧測定 | 前面パネルのテストポイントを使用して測定します。電圧は定格値の±5%以内である必要があります。 |
| ヒューズ点検 | ヒューズがしっかりと取り付けられていることを確認してください。交換する際は、GEが指定したアンペア定格と電圧のヒューズを使用してください。 |
| コネクタ点検 | 年に一度、緩み、酸化、または熱による変色がないか点検してください。必要に応じて清掃し、再挿入してください。 |
| 基板の清掃 | 低圧の圧縮空気でほこりを取り除いてください。コンフォーマルコーティングが施された基板は、無水エタノールで優しく拭いてください。 |
| 予備部品管理 | 3つの重要ユニットにつき1つの予備品の比率を維持してください。さらに、PPDAと50ピンリボンケーブルを常備してください。 |
| 交換時の注意 | ホットスワップは厳禁です。電源を切った後、ユニットのトリップを防ぐためにGEの手順に従ってください。 |
| 電源投入時の確認 | LEDステータスを確認し、ToolboxSTを使用して電源分配表示が「Normal」であることを確認してください。 |
事例
あるプラントでは、既存のMark VI制御システムをMark VIeアーキテクチャにアップグレードしました。新しく設置されたIS200JPDGH1B電源分配パネルは、7つのI/O端子ボードにウェットコンタクト電源を供給します。現場環境に軽度の腐食性ガスが存在するため、コンフォーマルコーティングバージョンが選択されました。運用開始から2年後の検査では、基板表面に腐食の兆候は見られず、すべての出力チャンネルの電圧偏差は±2%以内に収まっていました。
よくある質問
IS200JPDGH1Bはロジック処理を行いますか？
いいえ、行いません。純粋な電源分配ハードウェアであり、オンボードCPUは搭載されていません。障害信号はリボンケーブルを介してPPDA I/Oパックに送信され、システムレベルで処理されます。
この基板の動作温度範囲は？
標準バージョンは-30℃～+65℃で動作し、高温バージョンは範囲を-40℃～+75℃に拡張します。
このモジュールの保証期間は？
通常、オリジナル製品の保証期間は12ヶ月です。
